5.2 点型火灾探测器的选择

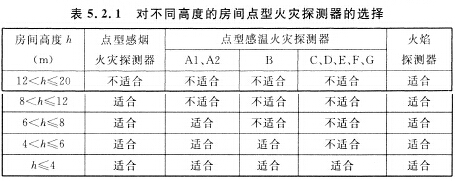

5.2.1 对不同高度的房间，可按表 5.2.1 选择点型火灾探测器。

注：表中 A1、A2、B、C、D、E、F、G 为点型感温探测器的不同类别，其具体参数应符合本规范附录 C 的规定。
5.2.2 下列场所宜选择点型感烟火灾探测器：
    1 饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室、商场、列车载客车厢等。
    2 计算机房、通信机房、电影或电视放映室等。
    3 楼梯、走道、电梯机房、车库等。
    4 书库、档案库等。
5.2.3 符合下列条件之一的场所，不宜选择点型离子感烟火灾探测器：
    1 相对湿度度经常大于95% 。
    2 气流速度大于 5m/s 。
    3 有大量粉尘、水雾滞留。
    4 可能产生腐蚀性气体。
    5 在正常情况下有烟滞留。
    6 产生醇类、醚类、酮类等有机物质。
5.2.4 符合下列条件之一的场所，不宜选择点型光电感烟火灾探测器：
    1 有大量粉尘、水雾滞留。
    2 可能产生蒸气和油雾。
    3 高海拔地区。
    4 在正常情况下有烟滞留。
5.2.5 符合下列条件之一的场所，宜选择点型感温火灾探测器；且应根据使用场所的典型应用温度和最高应用温度选择适当类别的感温火灾探测器：
    1 相对湿度经常大于 95% 。
    2 可能发生无烟火灾。
    3 有大量粉尘。
    4 吸烟室等在正常情况下有烟或蒸气滞留的场所。
    5 厨房、锅炉房、发电机房、烘干车间等不宜安装感烟火灾探测器的场所。
    6 需要联动熄灭“安全出口”标志灯的安全出口内侧。
    7 其他无人滞留且不适合安装感烟火灾探测器，但发生火灾时需要及时报警的场所。
5.2.6 可能产生阴燃火或发生火灾不及时报警将造成重大损失的场所，不宜选择点型感温火灾探测器；温度在 0℃ 以下的场所，不宜选择定温探测器；温度变化较大的场所，不宜选择具有差温特性的探测器。
5.2.7 符合下列条件之一的场所，宜选择点型火焰探测器或图像型火焰探测器：
    1 火灾时有强烈的火焰辐射。
    2 可能发生液体燃烧等无阴燃阶段的火灾。
    3 需要对火焰做出快速反应。
5.2.8 符合下列条件之一的场所，不宜选择点型火焰探测器和图像型火焰探测器：
    1 在火焰出现前有浓烟扩散。
    2 探测器的镜头易被污染。
    3 探测器的“视线”易被油雾、烟雾，水雾和冰雪遮挡。
    4 探测区域内的可燃物是金属和无机物。
    5 探测器易受阳光、白炽灯等光源直接或间接照射。
5.2.9 探测区域内正常情况下有高温物体的场所，不宜选择单波段红外火焰探测器。
5.2.10 正常情况下有明火作业，探恻器易受X射线、弧光和闪电等影响的场所，不宜选择紫外火焰探测器。
5.2.11 下列场所立选择可燃气体探测器：
    1 使用可燃气体的场所。
    2 燃气站和燃气表房以及存储液化石油气罐的场所。
    3 其他散可燃气体和可燃蒸气的场所。
5.2.12 在火灾初期产生一氧化碳的下列场所可选择点型一氧化碳火灾探测器：
    1 烟不容易对流或顶棚下方有热屏障的场所。
    2 在棚顶上无法安装其他点型火灾测器的场所。
    3 需要多信号复合报警的场所。
5.2.13 污物较多且必须安装感烟火灾探测器的场所，应选择间断吸气的点型采样吸气式感烟火灾探测器或具有过滤网和管路自清洗功能的管路采样吸气式感烟火灾探测器。


条文说明

5.2 点型火灾探测器的选择

5.2.1 本条是参考德国（VdS）《火灾自动报警装置设计与安装规范》制定的。在执行中应注意这仅仅是按房间高度对探测器选择的大致划分，具体选择时尚需结合房间的火灾危险性和探测器的类别来进行设计，如果判定不准确时，仍需按本规范第 5.1.1 条第 6 款做模拟燃烧试验后最终确定。附录 C 规定了感温火灾探测器的分类，感温火灾探测器的典型应用温度为探测器安装后在无火灾条件下长期运行所期望的环境温度。根据探测器的使用环境温度和探测器的动作温度将其划分为为 A1、A2 、B、C 、D、E 、F 和G 共八类，从附录 C 中可以看出，每种类别之间，依据类别字母的顺序，其典型应用温度和动作温度范围依次递增。Al 类和 A2 类之间在应用温度方面相同，但 A2 类的动作温度范围涵盖了 Al 类的，另外，从响应时间试验要求可以看出，Al 类的响应时间范围与 A2 类的不同。

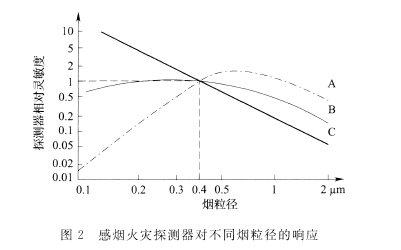

5.2.2-5.2.4 这几条列出了宜选择点型感烟火灾探测器的场所和不宜选择点型离子感烟火灾探测器或点型光电感烟火灾探测器的场所。事实上，感烟火灾探测器的响应行为基本上是由它的工作原理决定的。不同烟粒径和不同可燃物产生的烟对两种探测器适用性是不一样的。从理论上讲，离子感烟火灾探测器可以探测任何一种烟，对粒子尺寸无特殊限制，只存在响应行为的数值差异，但其探测性能受长期潮湿影响较大，而光电感烟火灾探测器对粒径小于 0.4μm 的粒子的响应较差。高海拔地区由于空气稀薄，烟粒子也稀薄，因此光电感烟探测器就不容易响应，而离子感烟探测器电离出来的离子本身就会由于空气稀薄而减少，所以其探测灵敏度不会受影响，因此高海拔地区宜选择离子感烟火灾探测器。三种感烟火灾探测器对不同烟粒径的响应特性如图 2 所示。

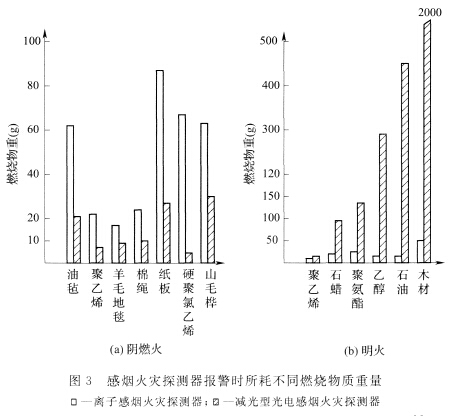

    图3 给出了点型离子感烟火灾探测器和点型散射型光电火灾感烟探测器在标准燃烧实验中，燃烧不同的物质使探测器报警所需的物料消耗。

A——散射型光电感烟火灾探测器；B——减光型光电感烟火灾探测器；C——离子感烟火灾探测器

5.2.5 、5.2.6 这两条列出了宜选择和不宜选择点型感温火灾探测器的场所，一般说来，感温火灾探测器对火灾的探测不如感烟火灾探测器灵敏，它们对阴燃火不可能响应，只有当火焰达到一定程度时，感温火灾探测器才能响应。因此感温火灾探测器不适宜：保护可能由小火造成不能允许损失的场所；现行的感温火灾探测器产品国家标准根据感温火灾探测器的使用环境温度确定探测器的响应时间，0℃ 以下场所，不适合使用定温感温火灾探测器；现行国家标准《点型感温火灾探测器》GB 4716 规定具有差温响应性能的感温火灾探测器为 R 型感温火灾探测器，不适合使用在温度变化较大的场所。
    我们在绝大多数场所使用的火灾探测器都是普通的点型感烟火灾探测器。这是因为在一般情况下，火灾发生初期均有大量的烟产生，最普遍使用的点型感烟火灾探测器都能及时探测到火灾，报警后，都有足够的疏散时间。虽然有些火灾探测器可能比普通的点型感烟火灾探测器更早发现火灾，但由于点型感烟火灾探测器在一般场所完全能满足及时报警的需求，加上其性能稳定、物美价廉、维护方便等因素，使其理所当然地成为应用最广泛的火灾探测器。一般情况下说的早期火灾探测，都是指感烟火灾探测器对火灾的探测。
    感温火灾探测器根据其用法不同，其报警信号的含义也不同。当感温火灾探测器直接用于探测物体温度变化，如堆垛内部温度变化、电缆温度变化等情况时，其报警信号会比感烟火灾探测器早很多，此时的报警信号的含义更多的成分是预警，并不表示已发展到火灾阶段，只是提醒有引发火灾的可能。这种情下感温火灾探测器的作用与探测由于真正发生火灾后而引起空间温度变化的感温火灾探测器的作用有着本质的区别。在火灾发展过程中的温度参数和火焰参数通常被用于表示火灾发展的程度，就是说火灾发生后，探测空间温度的感混火灾探测器动作表明火灾已经发展到应该启功自动灭火设施的程度了，所以点型感温火灾探测器经常用于确认火灾并联动自动灭火系统。
5.2.7 、5.2.8 这两条列出了宜选择和不宜选择点型火焰探测器的场所。火焰探测器只要有火焰的辐射就能响应，对明火的响应也比感温火灾探测器和感烟火灾探测器快得多，所以火焰探测器特别适用于大型油罐储区、石化作业区等易发生明火燃烧的场所或者明火的蔓延可能造成重大危险等场所的火灾探测。
    从火焰探测器到被探区域必须有一个清楚的视野，火灾可能有一个初期阴燃阶段，在此阶段有浓烟扩散时不宜选择火焰探测器。
    在空气相对湿度大、空气中悬浮颗粒物多的场所，探测器的镜头易被污染，不宜选择火焰探测器。
    光传播的主要抑制因素为油雾或膜、浓烟、碳氢化合物蒸气、水膜或冰。在冷藏库、洗车房、喷漆车间等场所易出现的油雾、烟雾、水雾等能显著降低光信号的强度，这些场所不宜选择火焰按测器。
5.2.9 保护区内能够产生足够热量的电力设备或其他高温物质所产生的热辐射，在达到一定强度后可能导致单波段红外火焰探测器的误动作。双波段红外火焰探测器增加一个额外波段的红外传感器，通过信号处理技术对两个波段信号进行比较，可以有效消除热体辐射的影响。
5.2.10 以下场所产生的紫外线干扰会对紫外火焰探测器正常工作产生影响：
    （1）应用焊接或气割的车间能发射出宽频带连续能谱的紫外线。等离子焊接所产生的温度更高，发射出功率很强的紫外线。
    （2） 印刷工业车间、摄影室、制版室、拍摄电影棚中的高（低）压汞弧灯、高压疝灯、闪光灯、石英卤素灯、荧光灯及灭虫子的黑光灯等，也可发射不同波长的紫外线。
    （3） 温度在 3000℃ 以上的电极炼钢厂房，常发射波长小于 290nm 的紫外线。
5.2.11 本条列出了宜选择可燃气体探测器的场所。
5.2.12 本条列出了可选择一氧化碳火灾探测器的场所，这是由一氧化碳的扩散特性和一氧化碳火灾探测器的产品性能决定的。
5.2.13 在污物较多的场所，普通点型感烟火灾探测器很容易失效，选择间断吸气的点型采样吸气式感烟火灾探测器可以保证在较长的时间内不用清洗；具有过滤网和管路自清洗功能的管路采样吸气式感烟火灾探测器是指在管路上端设置有清洗阀门，可以通过该阀门吹洗管路，这样可以保证探测器在恶劣条件下的正常工作。
