12.4 试压和冲洗

12.4.1 消防给水及消火栓系统试压和冲洗应符合下列要求：
    1 管网安装完毕后，应对其进行强度试验、冲洗和严密性试验；
    2 强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验；
    3 系统试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误，且应按本规范表C.0.2的格式填写记录；
    4 管网冲洗应在试压合格后分段进行。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按供水干管、水平管和立管的顺序进行；
    5 系统试压前应具备下列条件：
    1）埋地管道的位置及管道基础、支墩等经复查应符合设计要求；
    2）试压用的压力表不应少于2只；精度不应低于1.5级，量程应为试验压力值的1.5倍～2倍；
    3）试压冲洗方案已经批准；
    4）对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除；加设的临时盲板应具有突出于法兰的边耳，且应做明显标志，并记录临时盲板的数量。
    6 系统试压过程中，当出现泄漏时，应停止试压，并应放空管网中的试验介质，消除缺陷后，应重新再试；
    7 管网冲冼宜用水进行。冲洗前，应对系统的仪表采取保护措施；
    8 冲洗前，应对管道防晃支架、支吊架等进行检查，必要时应采取加固措施；
    9 对不能经受冲冼的设备和冲冼后可能存留脏物、杂物的管段，应进行清理；
   10 冲洗管道直径大于DN100时，应对其死角和底部进行振动，但不应损伤管道；
   11 管网冲洗合格后，应按本规范表C.0.3的要求填写记录；
   12 水压试验和水冲洗宜采用生活用水进行，不应使用海水或含有腐蚀性化学物质的水。
    检查数量：全数检查。
    检查方法：直观检查。
12.4.2 压力管道水压强度试验的试验压力应符合表12.4.2的规定。
    检查数量：全数检查。
    检查方法：直观检查。

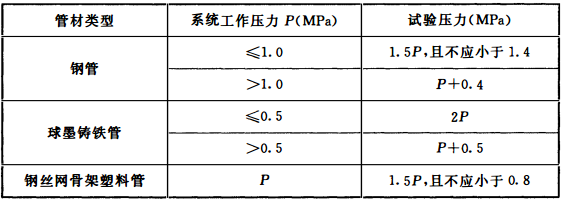

表12.4.2 压力管道水压强度试验的试验压力

12.4.1 本条第1款为强制性条文，必须严格执行。本条给出了消防给水系统和消火栓系统试压和冲洗的一般技术规定。
    1 强度试验实际是对系统管网的整体结构、所有接口、管道支吊架、基础支墩等进行的一种超负荷考验。而严密性试验则是对系统管网渗漏程度的测试。实践表明，这两种试验都是必不可少的，也是评定其工程质量和系统功能的重要依据。管网冲洗，是防止系统投入使用后发生堵塞的重要技术措施之一；
    2 水压试验简单易行，效果稳定可信。对于干式、干湿式和预作用系统来讲，投入实施运行后，既要长期承受带压气体的作用，火灾期间又要转换成临时高压水系统，由于水与空气或氮气的特性差异很大，所以只做一种介质的试验，不能代表另一种试验的结果；
    在冰冻季节期间，对水压试验应慎重处理，这是为了防止水在管网内结冰而引起爆管事故。
    3 无遗漏地拆除所有临时盲板，是确保系统能正常投入使用所必须做到的。但当前不少施工单位往往忽视这项工作，结果带来严重后患，故强调必须与原来记录的盲板数量核对无误。按本规范表C.0.2填写消防给水系统试压记录表，这是必须具备的交工验收资料内容之一。
    4 系统管网的冲洗工作如能按照此合理的程序进行，即可保证已被冲洗合格的管段，不致因对后面管段的冲洗而再次被弄脏或堵塞。室内部分的冲洗顺序，实际上是使冲洗水流方向与系统灭火时水流方向一致，可确保其冲洗的可靠性。
    5 如果在试压合格后又发现埋地管道的坐标、标高、坡度及管道基础、支墩不符合设计要求而需要返工，势必造成返修完成后的再次试验，这是应该避免也是可以避免的。在整个试压过程中，管道的改变方向、分出支管部位和末端处所承受的推力约为其正常工作状况时的1.5倍，故必须达到设计要求才行；
    对试压用压力表的精度、量程和数量的要求，系根据现行国家标准《工业金属管道工程施工规范》GB 50235的有关规定而定。
    首先编制详细周到、切实可行的试压冲洗方案，并经施工单位技术负责人审批，可以避免试压过程中的盲目性和随意性。试压应包括分段试验和系统试验，后者应在系统冲洗合格后进行。系统的冲洗应分段进行，事前的准备工作和事后的收尾工作，都必须有条不紊地进行，以防止任何疏忽大意而留下隐患。对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除，使其免遭损伤。要求在试压前记录下所加设的临时盲板数量，是为了避免在系统复位时，因遗忘而留下少数临时盲板，从而给系统的冲洗带来麻烦，一旦投入使用，其灭火效果更是无法保证。
    6 带压进行修理，既无法保证返修质量，又可能造成部件损坏或发生人身安全事故及造成水害，这在任何管道工程的施工中都是绝对禁止的；
    7 水冲洗简单易行，费用低、效果好。系统的仪表若参与冲洗，往往会使其密封性遭到破坏或杂物沉积影响其性能。
    8 水冲洗时，冲洗水流速度可高达3m/s，对管网改变方向、引出分支管部位、管道末端等处，将会产生较大的推力，若支架、吊架的牢固性欠佳，即会使管道产生较大的位移、变形，甚至断裂；
    9 若不对这些设备和管段采取有效的方法清洗，系统复位后，该部分所残存的污物便会污染整个管网，并可能在局部造成堵塞，使系统部分或完全丧失灭火功能；
   10 冲洗大直径管道时，对死角和底部应进行敲打，目的是震松死角处和管道底部的杂质及沉淀物，使它们在高速水流的冲刷下呈漂浮状态而被带出管道；
   11 这是对系统管网的冲洗质量进行复查，检验评定其工程质量，也是工程交工验收所必须具备资料之一，同时应避免冲洗合格后的管道再造成污染；
   12 规定采用符合生活用水标准的水进行冲洗，可以保证被冲洗管道的内壁不致遭受污染和腐蚀。
12.4.3 水压试验的测试点选在系统管网的低点，与系统工作状态的压力一致，可客观地验证其承压能力；若设在系统高点，则无形中提高了试验压力值，这样往往会使系统管网局部受损，造成试压失败。检查判定方法采用目测，简单易行，也是其他国家现行规范常用的方法。
12.4.5 环境温度低于5℃时有可能结冰，如果没有防冻措施，便有可能在试压过程中发生冰冻，试验介质就会因体积膨胀而造成爆管事故，因此低于5℃时试压成本高。
12.4.6 参照发达国家规范相关条文改写而成。系统的水源干管、进户管和室内地下管道，均为系统的重要组成部分，其承压能力、严密性均应与系统的地上管网等同，而此项工作常被忽视或遗忘，故需作出明确规定。
12.4.7 本条参照美国等发达国家规范的相关规定。要求系统经历24h的气压考验，因漏气而出现的压力下降不超过0.01MPa，这样才能使系统为保持正常气压而不需要频繁地启动空气压缩机组。
12.4.8 水冲洗是消防给水系统工程施工中一个重要工序，是防止系统堵塞、确保系统灭火效率的措施之一。本规范制订过程中，对水冲洗的方法和技术条件曾多次组织专题研讨、论证。原国家规范规定的水冲洗的水流流速不宜小于3m/s及相应流量。据调查，在规范实施中，实际工程基本上没有按此要求操作，其主要原因是现场条件不允许、搞专门的冲洗供水系统难度较大；一般工程均按系统设计流量进行冲洗，按此条件冲洗清出杂物合格后的系统，是能确保系统在应用中供水管网畅通。不发生堵塞。
12.4.9 明确水冲洗的水流方向，有利于确保整个系统的冲洗效果和质量，同时对安排被冲洗管段的顺序也较为方便。
12.4.11 从系统中排出的冲洗用水，应该及时而顺畅地进入临时专用排水管道，而不应造成任何水害。临时专用排水管道可以现场临时安装，也可采用消火栓水龙带作为临时专用排水管道。本条还对排放管道的截面面积有一定要求，这种要求与目前我国工业管道冲洗的相应要求是一致的。
12.4.12 规定了埋地管与地上管连接前的冲洗技术规定。
12.4.13、12.4.14 系统冲洗合格后，及时将存水排净，有利于保护冲洗成果。如系统需经长时间才能投入使用，则应用压缩空气将其管壁吹干，并加以封闭，这样可以避免管内生锈或再次遭受污染。
