10.3 减压计算

所属分类：

消防给水及消火栓系统技术规范 GB50974-2014

发布时间：

2019-12-27

10.3.1 减压孔板应符合下列规定：
    1 应设在直径不小于50mm 的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；
    2 孔口直径不应小于设置管段直径的30%，且不应小于20mm；
    3 应采用不锈钢板材制作。
10.3.2 节流管应符合下列规定：
    1 直径宜按上游管段直径的1/2确定；
    2 长度不宜小于1m；
    3 节流管内水的平均流速不应大于20m/s。

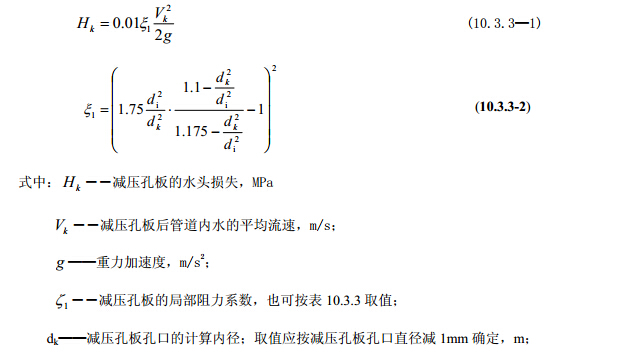

10.3.3 减压孔板的水头损失，应按下列公式计算：

表10.3.3 减压孔板局部阻力系数

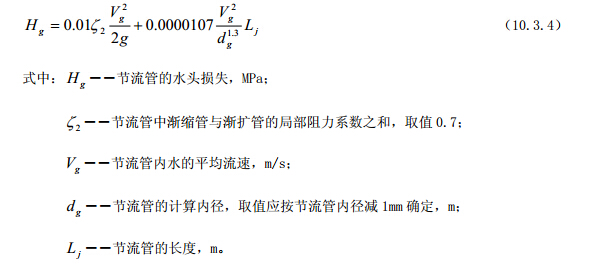

10.3.4 节流管的水头损失，应按下式计算：

10.3.5 减压阀的水头损失计算应符合下列规定：
1 应根据产品技术参数确定，当无资料时，减压阀阀前后静压与动压差应按不小于0.10MPa 计算；
2 减压阀串联减压时应，应计算第一级减压阀的水头损失对第二级减压阀出水动压的影响。

条文说明

10.3 减压计算

10.3.1 本条规定了对设置减压孔板管道前后直线管段的要求，减压孔板的最小尺寸和孔板的材质等。要求减压孔板采用不锈钢板制作，按常规确定的孔板厚度：Φ50～Φ80mm时，δ＝3mm；Φ100～Φ150mm时，δ＝6mm；Φ200mm时，δ＝9mm。
10.3.2 本条规定了节流管的有关技术参数，其结构示意图见图3。

图3 节流管结构示意图
