8 管道

8.0.1 配水管道的工作压力不应大于1.20MPa，并不应设置其他用水设施。
8.0.2 配水管道应采用内外壁热镀锌钢管或符合现行国家或行业标准、并同时符合本规范1.0.4规定的涂覆其它防腐材料的钢管，以及铜管、不锈钢管。当报警阀入口前管道采用不防腐的钢管时，应在该段管道的末端设过滤器。
8.0.3 镀锌钢管应采用沟槽式连接件(卡箍)、丝扣或法兰连接。报警阀前采用内壁不防腐钢管时，可焊接连接。
    铜管、不锈钢管应采用配套的支架、吊架。
    除镀锌钢管外，其它管道的水头损失取值应按检测或生产厂提供的数据确定。
8.0.4 系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件(卡箍)连接。水平管道上法兰间的管道长度不宜大于20m；立管上法兰间的距离，不应跨越3个及以上楼层。净空高度大于8m的场所内，立管上应有法兰。
8.0.5 管道的直径应经水力计算确定。配水管道的布置，应使配水管入口的压力均衡。轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.40MPa。
8.0.6 配水管两侧每根配水支管控制的标准喷头数，轻危险级、中危险级场所不应超过8只，同时在吊顶上下安装喷头的配水支管，上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只。
8.0.7 轻危险级、中危险级场所中配水支管、配水管控制的标准喷头数，不应超过表8.0.7的规定：

8.0.8 短立管及末端试水装置的连接管，其管径不应小于25mm。
8.0.9 干式系统的配水管道充水时间，不宜大于1min；预作用系统与雨淋系统的配水管道充水时间，不宜大于2min。
8.0.10 干式系统、预作用系统的供气管道，采用钢管时，管径不宜小于15mm；采用铜管时，管径不宜小于10mm。
8.0.11 水平安装的管道宜有坡度，并应坡向泄水阀。充水管道的坡度不宜小于2‰，准工作状态不充水管道的坡度不宜小于4‰。


8.0.1 由强制性条文改为非强制性条文。为了保证系统的用水量，报警阀出口后的管道上不能设置其他用水设施。
8.0.2 为保证配水管道的质量，避免不必要的检修，要求报警阀出口后的管道采用热镀锌钢管或符合现行国家或行业标准及本规范1.0.4条规定的涂覆其他防腐材料的钢管。报警阀入口前的管道，当采用内壁未经防腐涂覆处理的钢管时，要求在这段管道的末端、即报警阀的入口前，设置过滤器，过滤器的规格应符合国家有关标准规范的规定。
8.0.3 本条对镀锌钢管的连接方式作出了规定。要求报警阀出口后的热镀锌钢管，采用沟槽式管道连接件(卡箍)、丝扣或法兰连接，不允许管段之间焊接，对于“沟槽式管道连接件(卡箍)、丝扣或法兰连接”方式，本规范并列推荐，无先后之分。报警阀入口前的管道，因没有强制规定采用镀锌钢管，故管道的连接允许焊接。
8.0.4 为了便于检修，本条提出了要求管道分段采用法兰连接的规定，并对水平、垂直管道中法兰间的管段长度，提出了要求。
8.0.5 本条强调了要求经水力计算确定管径，管道布置力求均衡配水管入口压力的规定。只有经过水力计算确定的管径，才能做到既合理、又经济。在此基础上，提出了在保证喷头工作压力的前提下，限制轻、中危险级场所系统配水管入口压力不宜超过0.40MPa的规定。
8.0.6 由强制性条文改为非强制性条文。控制系统中配水管两侧每根配水支管设置的喷头数，目的是为了控制配水支管的长度，避免水头损失过大。

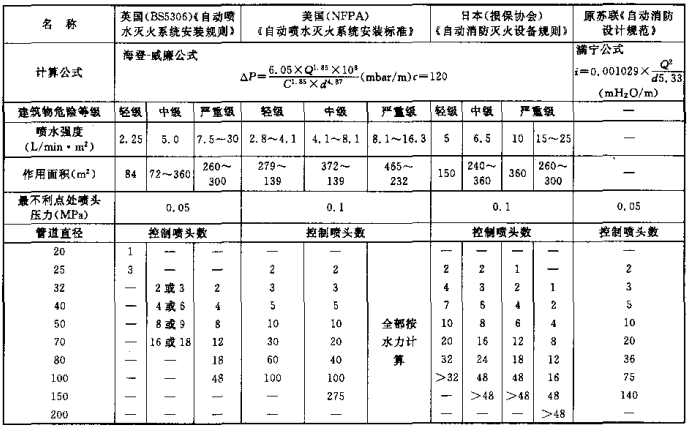

8.0.7 由强制性条文改为非强制性条文。本规范表8.0.7限制各种直径管道控制的标准喷头数，是为了保证系统的可靠性和尽量均衡系统管道的水力性能。各国规范均有类似规定(见表13)。
8.0.8 由强制性条文改为非强制性条文。为控制小管径管道的水头损失和防止杂物堵塞管道，提出短立管及末端试水装置的连接管的最小管径，不小于25mm的规定。
8.0.9 由强制性条文改为非强制性条文。本条参考美国NFPA－13(2002年版)标准的有关规定，对干式、预作用及雨淋系统报警阀出口后配水管道的充水时间提出了新的要求：干式系统不宜超过1min，预作用和雨淋系统不宜超过2min。其目的，是为了达到系统启动后立即喷水的要求。
8.0.11 自动喷水灭火系统的管道要求有坡度，并坡向泄水管。按本条规定，充水管道坡度不宜小于2‰；准工作状态不充水管道，坡度不宜小于4‰。规定此条的目的在于：充水时易于排气；维修时易于排尽管内积水。
