6.5 末端试水装置

6.5 末端试水装置

6.5.1 提出了设置末端试水装置的规定。为检验系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，要求在每个报警阀的供水最不利点处设置末端试水装置。末端试水装置测试的内容，包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点处的喷头工作压力等。其他的防火分区与楼层，则要求在供水最不利点处装设直径25mm的试水阀。以便在必要时连接末端试水装置。

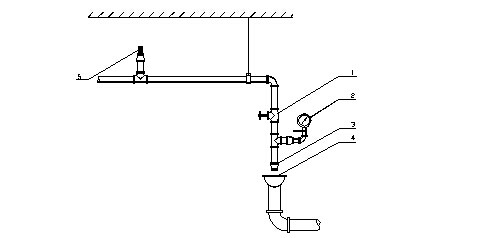

6.5.2 由强制性条文改为非强制性条文。规定了末端试水装置的组成、试水接头出水口的流量系数，以及其出水的排放方式(见图9)。为了使末端试水装置能够模拟实际情况，进行开放1只喷头启动系统等试验，其试水接头出水口的流量系数，要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如：某酒店在客房中安装边墙型扩展覆盖喷头，走廊安装下垂型标准喷头，其所在楼层如设置末端试水装置，试水接头出水口的流量系数，要求为K＝80。当末端试水装置的出水口直接与管道或软管连接时，将改变试水接头出水口的水力状态，影响测试结果。所以，本条对末端试水装置的出水，提出采取孔口出流的方式排入排水管道的要求。
