3.5 热气溶胶预制灭火系统

3.5.1 热气溶胶预制灭火系统的灭火设计密度不应小于灭火密度的1.3倍。
3.5.2 S型和K型热气溶胶灭固体表面火灾的灭火密度为100g/m3。
3.5.3 通讯机房和电子计算机房等场所的电气设备火灾，S型热气溶胶的灭火设计密度不应小于130g/m3。
3.5.4 电缆隧道(夹层、井)及自备发电机房火灾，S型和K型热气溶胶的灭火设计密度不应小于140g/m3。
3.5.5 在通讯机房、电子计算机房等防护区,灭火剂喷放时间不应大于90s,喷口温度不应大于150℃;在其他防护区，喷放时间不应大于120s,喷口温度不应大于180℃。
3.5.6 S型和K型热气溶胶对其他可燃物的灭火密度应经试验确定。
3.5.7 其他型热气溶胶的灭火密度应经试验确定。
3.5.8 灭火浸渍时间应符合下列规定：
1　木材、纸张、织物等固体表面火灾，应采用20min；
2　通讯机房、电子计算机房等防护区火灾及其他固体表面火灾，应采用10min。
3.5.9 灭火设计用量应按下式计算：

 式中 W—— 灭火设计用量(kg)；
     C₂—— 灭火设计密度(kg/m3)；
      V—— 防护区净容积(m3)；
     K_v—— 容积修正系数。V＜500m³,K_v＝1.0；500m³≤V＜1000m³,K_v＝1.1；V≥1000m³,K_v＝1.2。


V=(5.6×5×3.5)－23＝75(m³)
2)计算灭火剂设计用量
依据本规范，

C₂取0.13kg/m³,K_v取1，则：
W=0.13×1×75＝9.75 (kg)
3) 产品规格选用
依据本规范第3.2.1条以及产品规格，选用S型气溶胶灭火装置10kg一台。
4)系统设计图
依据本规范要求配置控制器，探测器等设备后的灭火系统设计图如下：

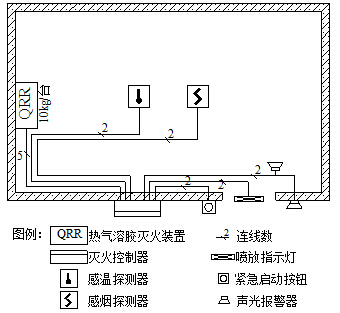

图7　热气溶胶灭火系统
