机械式开启泄压阀外形图、安装图

所属分类：

气体消防系统选用、安装与建筑灭火器配置 07S207

发布时间：

2019-12-28

XYK系列机械式开启泄压阀外形图 主要技术性能参数

CX系列机械式开启泄压阀外形图 主要技术性能参数

阀体材质：不锈钢

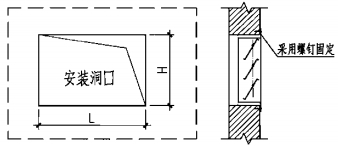

机械式开启泄压阀安装图
（以XYK系列为例）

说明：1.机械式开启泄压阀安装在全淹没气体灭火系统防护区泄压口部位。
      2.机械式开启泄压阀可根据叶片自身重量自行调节开启程度。
      3.XYK系列机械式开启泄压阀可根据用户需要在出厂时设定泄压面积。
     4.安装在建筑物外墙上的机械式开启泄压阀，可根据建筑外立面的需要在泄压口部位安装铝合金百叶窗。
     5.本图集XYK系列机械式开启泄压阀根据杭州新纪元消防科技有限公司提供的技术资料进行编制；CX系列机械式开启泄压阀根据西门子楼宇科技（天津）有限公司提供的技术资料进行编制。
