IG-100组合分配系统原理图

所属分类：

气体消防系统选用、安装与建筑灭火器配置 07S207

发布时间：

2019-12-28

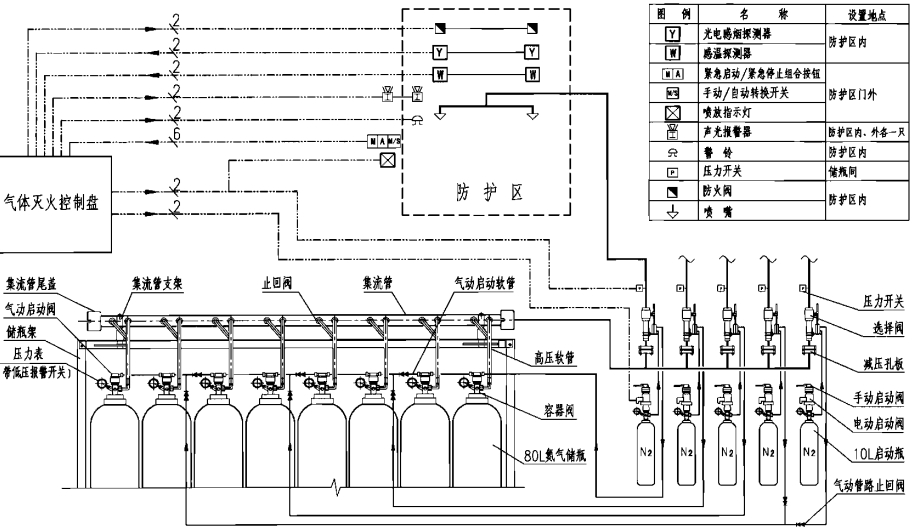

IG-l00组合分配系统原理图

IG-100气体灭火组合分配系统自动控制说明：
    1.气体灭火控制盘在接收到感温和感烟两个独立的报警信号后，相应防护区的声、光报警器自动报警。
  2.气体灭火控制盘经过0～30s延迟，发出电信号驱动相应防护区的启动钢瓶。
    3.启动瓶气动启动相应防护区的选择阀，选择阀完全打开后，启动气体通过气动管路启动相应的灭火剂钢瓶，灭火气体经过选择阀输送到防护区喷放灭火，并驱动管网上的压力开关，将信号反馈给气体灭火控制盘。
    4.系统电气控制原理详见“气体灭火系统电气控制原理图”。

IG-100单元独立系统原理图

IG-100气体灭火系统主要组件外形图（储气瓶、启动瓶、容器阀、电磁启动阀、气动启动阀、手动启动阀）

IG-100单元独立系统原理图

IG-100气体灭火系统主要组件外形图（储气瓶、启动瓶、容器阀、电磁启动阀、气动启动阀、手动启动阀）
