附录A 管道连接件干烧试验方法

所属分类：

水喷雾灭火系统技术规范 GB50219-2014

发布时间：

2019-12-28

A.0.1 管道连接件干烧试验应符合下列规定：
1 试验应在无风的环境下进行；

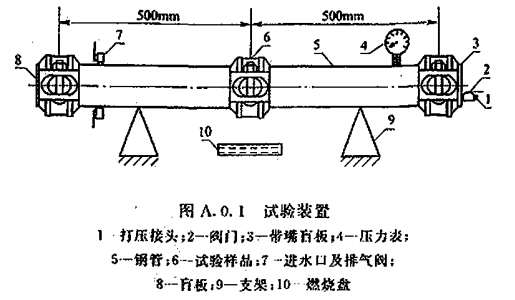

2 试验装置（图A.0.1）组件应包括2段约500mm长的配套管道、3套管道连接件、1个带嘴盲板、1个普通盲板、3个阀门及1个压力表；

    3 干烧前应对试验组件进行严密性试验，保证各连接部位无泄漏，试验完成后，应将水排净；
    4 水喷雾灭火系统用于液化烃储罐时，干烧试验应采用汽油火源；用于其他场所时，可采用甲醇火源；
    5 试验燃烧盘面积不应小于0.08㎡，燃烧盘上沿距连接件宜为200mm，干烧时间不应小于5min。
A.0.2 干烧结束后，应将组件上的被火烧连接件处浇水冷却，冷却时间不应少于3min；冷却结束后，向组件内充水并加压至工作压力，管道连接部位不应出现射流状泄漏。
