7.3 管道减压措施

所属分类：

水喷雾灭火系统技术规范 GB50219-2014

发布时间：

2019-12-28

7.3.1 圆缺型孔板的孔应位于管道底部，孔板前水平直管段的长度不应小于该段管道公称直径的2倍。
7.3.2 管道采用节流管时，节流管内水的流速不应大于20m/s,节流管长度不宜小于1.0m，公称直径宜根据管道的公称直径按表7.3.2确定。

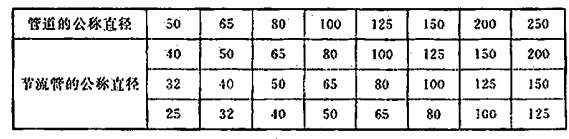

表7.3.2 节流管的公称直径（mm）

7.3.3 圆形减压孔板应符合下列规定：
    1 应设置在公称直径不小于50mm的直管段上，前后管段的长度均不宜小于该管段直径的5倍；
    2 孔口面积不应小于设置管段截面积的30%，且孔板的孔径不应小于20mm；
    3 应采用不锈钢板材制作。

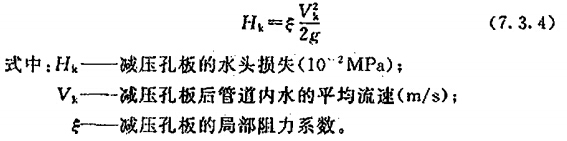

7.3.4 减压孔板的水头损失应按下式计算：

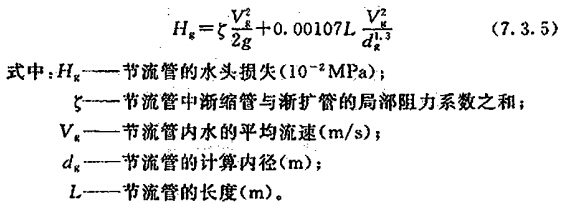

7.3.5 节流管的水头损失应按下式计算：

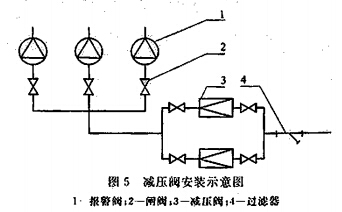

7.3.6 减压阀应符合下列要求：
    1 减压阀的额定工作压力应满足系统工作压力要求；
    2 入口前应设置过滤器；
    3 当连接两个及两个以上报警阀组时，应设置备用减压阀；
    4 垂直安装的减压阀，水流方向宜向下。

条文说明

7.3 管道减压措施

7.3.1 圆缺型减压孔板按下式计算：

计算步骤为：先按上式算出X值，由X值查表13得n；根据n=h/D₀求出h（圆缺高度）；由n在表13中查出α，在表14中查出m，代入下式进行验算：

式中:ε按1考虑。

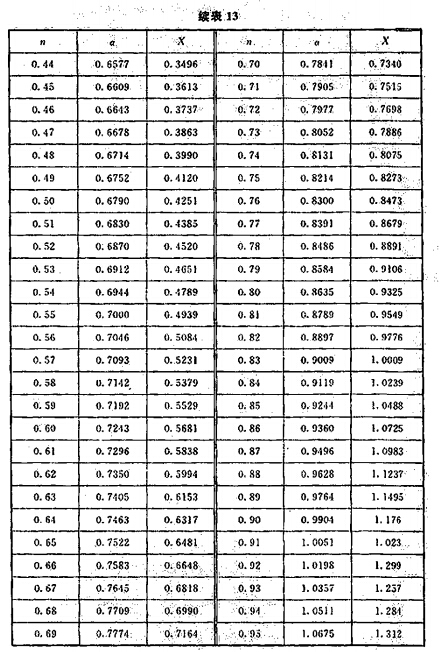

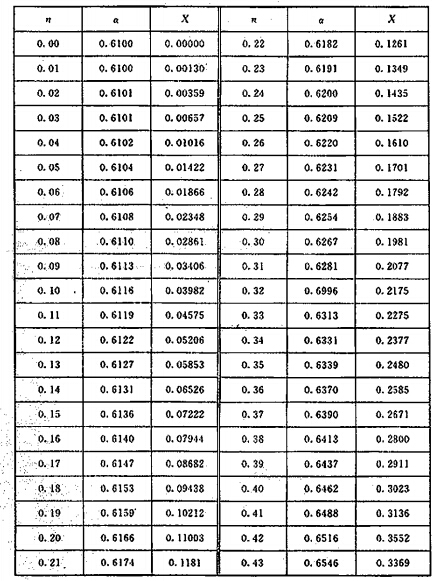

表13 流量系统与函数X与圆缺孔板相对高度的关系

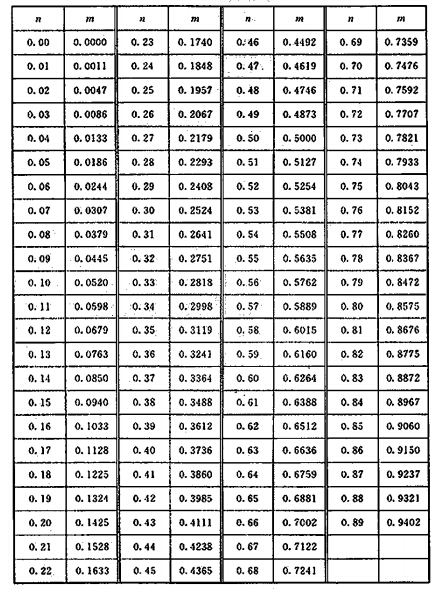

表14 圆缺相对高度与圆缺截面比的关系

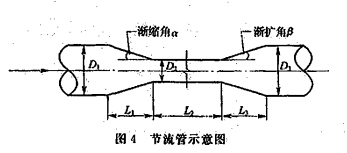

7.3.2 节流管如图4所示，设置在水平管段上，节流管管径可比干管管径缩小1号～3号规格，图4中要求L₁=D₁，L₃=D₃。

7.3.3 本条参照现行国家标准《自动喷水灭火系统设计规范》GB 50084的相关规定制订。

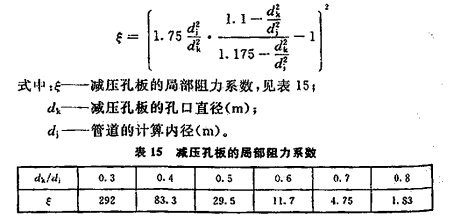

7.3.4 本条参照现行国家标准《自动喷水灭火系统设计规范》GB 50084的相关规定制订。对于减压孔板的局部阻力系数，可按以下公式进行计算：

7.3.5 式（7.3.5）中的ζ为节流管渐缩管和渐扩管的局部阻力系数之和，渐缩管和渐扩管的局部阻力系数分别见表16和表17，两个表均摘自《给水排水设计手册第1 册基础数据》（第2版、2002年），局部阻力系数ζ可由渐缩角α、渐扩角β及管径比D₃/ D₂（见图4），通过查表16和表17得到。如当节流管直径为上、下游管段直径的1/2时，通过计算可得渐缩角和渐扩角为27°，取30°,管径比为2，查表得渐缩管和渐扩管的局部阻力系数分别为0.24 和0.46，因此ζ为0.7。

表16 渐缩管局部阻力系数表
