10.2 电力线路及电器装置

10.2.1 架空电力线与甲、乙类厂房（仓库），可燃材料堆垛，甲、乙、丙类液体储罐，液化石油气储罐，可燃、助燃气体储罐的最近水平距离应符合表10.2.1的规定。
    35kV及以上架空电力线与单罐容积大于200m³或总容积大于1000m³液化石油气储罐（区）的最近水平距离不应小于40m。

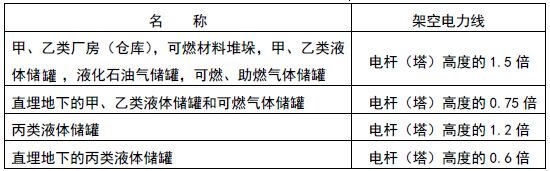

表10.2.1  架空电力线与甲、乙类厂房（仓库）、可燃材料堆垛等的最近水平距离（m）


10.2.2 电力电缆不应和输送甲、乙、丙类液体管道、可燃气体管道、热力管道敷设在同一管沟内。
10.2.3 配电线路不得穿越通风管道内腔或直接敷设在通风管道外壁上，穿金属导管保护的配电线路可紧贴通风管道外壁敷设。
    配电线路敷设在有可燃物的闷顶、吊顶内时，应采取穿金属导管、采用封闭式金属槽盒等防火保护措施。
10.2.4 开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火措施。
    卤钨灯和额定功率不小于100W的白炽灯泡的吸顶灯、槽灯、嵌入式灯，其引入线应采用瓷管、矿棉等不燃材料作隔热保护。
    额定功率不小于60W的白炽灯、卤钨灯、高压钠灯、金属卤化物灯、荧光高压汞灯（包括电感镇流器）等，不应直接安装在可燃物体上或采取其他防火措施。
10.2.5 可燃材料仓库内宜使用低温照明灯具，并应对灯具的发热部件采取隔热等防火措施，不应使用卤钨灯等高温照明灯具。
    配电箱及开关应设置在仓库外。
10.2.6 爆炸危险环境电力装置的设计应符合现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的规定。
10.2.7 下列建筑或场所的非消防用电负荷宜设置电气火灾监控系统：
    1 建筑高度大于50m的乙、丙类厂房和丙类仓库，室外消防用水量大于30L/s的厂房（仓库）；
    2 一类高层民用建筑；
    3 座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000㎡的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑；
    4 国家级文物保护单位的重点砖木或木结构的古建筑。



10.2 电力线路及电器装置

10.2.1 本条为强制性条文。本条规定的甲、乙类厂房、甲、乙类仓库，可燃材料堆垛，甲、乙、丙类液体储罐，液化石油气储罐和可燃、助燃气体储罐，均为容易引发火灾且难以扑救的场所和建筑。本条确定的这些场所或建筑与电力架空线的最近水平距离，主要考虑了架空电力线在倒杆断线时的危害范围。
    据调查，架空电力线倒杆断线现象多发生在刮大风特别是刮台风时。据21起倒杆、断线事故统计，倒杆后偏移距离在1m以内的6起，2m～4m的4起，半杆高的4起，一杆高的4起，1.5倍杆高的2起，2倍杆高的1起。对于采用塔架方式架设电线时，由于顶部用于稳定部分较高，该杆高可按高度最高一路调设线路的吊杆距地高度计算。
    储存丙类液体的储罐，液体的闪点不低于60℃，在常温下挥发可燃蒸气少，蒸气扩散达到燃烧爆炸范围的可能性更小。对此，可按不少于1.2倍电杆（塔）高的距离确定。
    对于容积大的液化石油气单罐，实践证明，保持与高压架空电力线1.5倍杆（塔）高的水平距离，难以保障安全。因此，本条规定35kV以上的高压电力架空线与单罐容积大于200m³液化石油气储罐或总容积大于1000m³的液化石油气储罐区的最小水平间距，当根据表10.2.1 的规定按电杆或电塔高度的1.5倍计算后，距离小于40m时，仍需要按照40m确定。
    对于地下直埋的储罐，无论储存的可燃液体或可燃气体的物性如何，均因这种储存方式有较高的安全性、不易大面积散发可燃蒸气或气体，该储罐与架空电力线路的距离可在相应规定距离的基础上减小一半。
10.2.2 在厂矿企业特别是大、中型工厂中，将电力电缆与输送原油、苯、甲醇、乙醇、液化石油气、天然气、乙炔气、煤气等各类可燃气体、液体管道敷设在同一管沟内的现象较常见。由于上述液体或气体管道渗漏、电缆绝缘老化、线路出现破损、产生短路等原因，可能引发火灾或爆炸事故。
    对于架空的开敞管廊，电力电缆的敷设应按相关专业规范的规定执行。一般可布置同一管廊中，但要根据甲、乙、丙类液体或可燃气体的性质，尽量与输送管道分开布置在管廊的两侧或不同标高层中。
10.2.3 低压配电线路因使用时间长绝缘老化，产生短路着火或因接触电阻大而发热不散。因此，规定了配电线路不应敷设在金属风管内，但采用穿金属导管保护的配电线路，可以紧贴风管外壁敷设。过去发生在有可燃物的闷顶（吊顶与屋盖或上部楼板之间的空间）或吊顶内的电气火灾，大多因未采取穿金属导管保护，电线使用年限长、绝缘老化，产生漏电着火或电线过负荷运行发热着火等情况而引起。
10.2.4 本条为强制性条文。本条规定主要为预防和减少因照明器表面的高温部位靠近可燃物所引发的火灾。卤钨灯（包括碘钨灯和溴钨灯）的石英玻璃表面温度很高，如1000W的灯管温度高达500℃～800℃，很容易烤燃与其靠近的纸、布、木构件等可燃物。吸顶灯、槽灯、嵌入式灯等采用功率不小于100W的白炽灯泡的照明灯具和大于60W的白炽灯、卤钨灯、荧光高压汞灯、高压钠灯、金属卤灯光源等灯具，使用时间较长时，引入线及灯泡的温度会上升，甚至到100℃以上。本条规定旨在防止高温灯泡引燃可燃物，而要求采用瓷管、石棉、玻璃丝等不燃烧材料将这些灯具的引入线与可燃物隔开。根据试验，不同功率的白炽灯的表面温度及其烤燃可燃物的时间、温度，见表19。

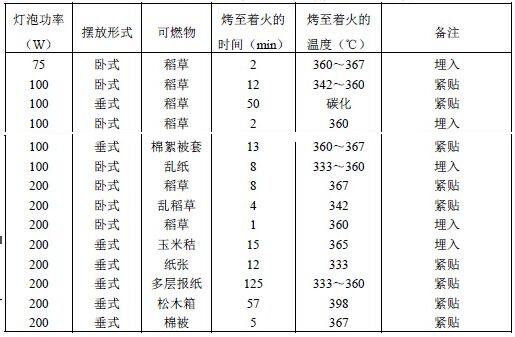

表19 白炽灯泡将可燃物烤至着火的时间、温度

10.2.5 本条是根据仓库防火安全管理的需要而作的规定。
10.2.7 本条规定了有条件时需要设置电气火灾监控系统的建筑范围，电气火灾监控系统的设计要求见现行国家标准《火灾自动报警系统设计规范》GB 50116。
    电气过载、短路等一直是我国建筑火灾的主要原因。电气火灾隐患形成和存留时间长，且不易发现，一旦引发火灾往往造成很大损失。根据有关统计资料，我国的电气火灾大部分是由电气线路直接或间接引起的。
    电气火灾监控系统类型较多，本条规定主要指剩余电流电气火灾监控系统，一般由电流互感器、漏电探测器、漏电报警器组成。该系统能监控电气线路的故障和异常状态，发现电气火灾隐患，及时报警以消除这些隐患。由于我国存在不同的接地系统，在设置剩余电流电气火灾监控系统时，应注意区别对待。如在接地型式为TN-C的系统中，就要将其改造为TN-C-S、TN-S或局部TT系统后，才可以安装使用报警式剩余电流保护装置。
