9.3 减压措施

9.3.1  减压孔板应符合下列规定：
    1  应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；
    2  孔口直径不应小于设置管段直径的30％，且不应小于20mm；
    3  应采用不锈钢板材制作。
9.3.2  节流管应符合下列规定：
    1  直径宜按上游管段直径的1/2确定；
    2  长度不宜小于1m；
    3  节流管内泡沫混合液或水的平均流速不应大于20m/s。

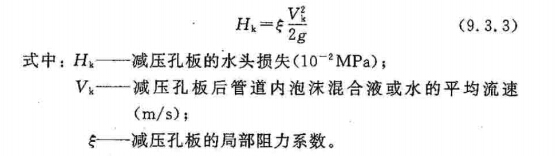

9.3.3  减压孔板的水头损失应按下式计算：

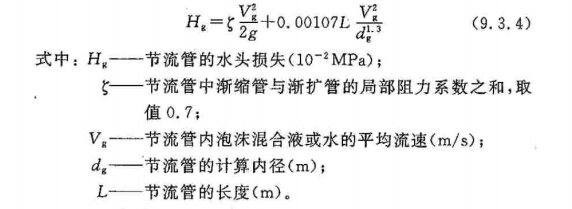

9.3.4  节流管的水头损失应按下式计算：

9.3.5  减压阀应符合下列规定：
    1  应设置在报警阀组入口前；
    2  入口前应设置过滤器；
    3  当连接两个及以上报警阀组时，应设置备用减压阀；
    4  垂直安装的减压阀，水流方向宜向下。


    本节主要参照现行国家标准《自动喷水灭火系统设计规范》GB 50084制定。本次全面修订新增的泡沫-水喷淋系统的流动介质和结构形式与自动喷水灭火系统基本相同，因此，其减压措施采用现行国家标准《自动喷水灭火系统设计规范》GB 50084的相关规定。
    对于减压孔板的局部阻力系数，现行国家标准《自动喷水灭火系统设计规范》GB 50084规定的计算公式见式（6)。
