4.3 外浮顶储罐

4.3.1  钢制单盘式与双盘式外浮顶储罐的保护面积，应按罐壁与泡沫堰板间的环形面积确定。

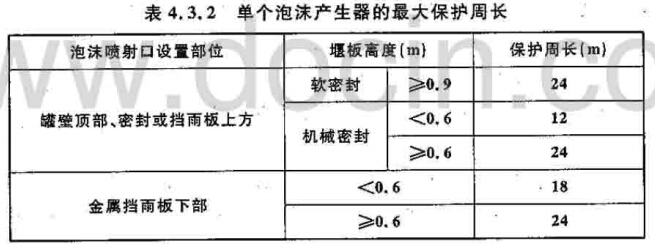

4.3.2  非水溶性液体的泡沫混合液供给强度不应小于12.5L/（min·m²)，连续供给时间不应小于30min，单个泡沫产生器的最大保护周长应符合表4.3.2的规定。

           注：当采用从金属挡雨板下面部喷射泡沫的方式时，其挡雨板必须是不含任何可燃材料的金属板。
4.3.3  外浮顶储罐泡沫堰板的设计，应符合下列规定：
    1  当泡沫喷射口设置在罐壁顶部、密封或挡雨板上方时，泡沫堰板应高出密封0.2m；当泡沫喷口设置在金属挡雨板下部时，  泡沫堰板高度不应小于0.3m；
    2  当泡沫喷射口设置在罐壁顶部时，泡沫堰板与罐壁的间距不应小于0.6m；当泡沫喷射口设置在浮顶上时，泡沫堰板与罐壁的间距不宜小于0.6m；
    3  应在泡沫堰板的最低部位设置排水孔，排水孔的开孔面积宜按每1m²环形面积280mm²确定，排水孔高度不宜大于9mm。
4.3.4  泡沫产生器与泡沫喷射口的设置，应符合下列规定：
    1  泡沫产生器的型号和数量应按本规范第4.3.2条的规定计算确定；
    2  泡沫喷射口设置在罐壁顶部时，应配置泡沫导流罩；
    3  泡沫喷射口设置在浮顶上时，其喷射口应采用两个出口直管段的长度均不小于其直径5倍的水平T形管，且设置在密封或挡雨板上方的泡沫喷射口在伸入泡沫堰板后应向下倾斜30°-60°。
4.3.5  当泡沫产生器与泡沫喷射口设置在罐壁顶部时，储罐上泡沫混合管道的设置应符合下列规定：
    1  可每两个泡沫产生器合用一根泡沫混合液立管；
    2  当三个或三个以上泡沫产生器一组在泡沫混合液立管下端合用一根管道时，宜在每个泡沫混合液立管上设置常开控制阀；
    3  每根泡沫混合液管道应引至防火堤外，且半固定式泡沫灭火系统的每根泡沫混合液管所需的混合液流量不应大于1辆消防车的供给量；
    4  连接泡沫产生器的泡沫混合液立管应用管卡固定在罐壁上，管卡间距不宜大于3m，泡沫混合液的立管下端应设置锈渣清扫口。
4.3.6  当泡沫产生器与泡沫喷射口设置在浮顶上，且泡沫混合液管道从储罐内通过时，应符合下列规定：
    1  连接储罐底部水平管道与浮顶泡沫混合液分配器的管道，应采用具有重复扭转运动轨迹的耐压、耐候性不锈钢复合软管；
    2  软管不得与浮顶支承相碰撞，且应避开搅拌器；
    3  软管与储罐底部的伴热管的距离应大于0.5m。
4.3.7  防火堤内泡沫混合液管道的设置应符合本规范第4.2.7条的规定。
4.3.8  防火堤外泡沫混合液管道的设置应符合下列规定：
     1  固定式泡沫灭火系统的每组泡沫产生器应在防火堤外设置独立的控制阀；
    2  半固定式泡沫灭火系统的每组泡沫产生器应在防火堤外距地面0.7m处设置带闷盖的管牙接口；
    3  泡沫混合液管道上应设置放空阀，且其管道应有2‰的坡度坡向放空阀。
4.3.9  储罐梯子平台上管牙接口或二分水器的设置，应符合下列规定：
    1  直径不大于45m的储罐，储罐梯子平台上应设置带闷盖的管牙接口；直径大于45m的储罐，储罐梯子平台上应设置二分水器；
    2  管牙接口或二分水器应由管道接至防火堤外，且管道的管径满足所配泡沫枪的压力、流量要求；
    3  应在防火堤外的连接管道上设置管牙接口，管牙接口距地面高度宜为0.7m；
    4  当与固定式泡沫灭火系统连通时，应在防火堤外设置控制阀。


4.3.1  目前，大型外浮顶油罐普遍采用钢制单盘式或双盘式浮顶 结构（见现行国家标准《立式圆筒形钢制焊接油罐设计规范》GB 50341)，发生火灾通常表现为环形密封处的局部火灾。然而，这类储罐在运行过程中，也会出现因管理、操作不慎而导致的全液面敞口火灾，国内外都有浮顶下沉并伴随火灾发生，形成油罐的全液面 敞口火灾的案例，目前单罐容积最大的当属Amoco石油公司英国南威尔士米尔福德港炼油厂一个直径255英尺（容积10×10⁴m³) 的浮顶原油罐火灾。相关统计资料表明，外浮顶油罐发生全液面敞口火灾的几率很小，故规定按环形密封处的局部火灾设防。

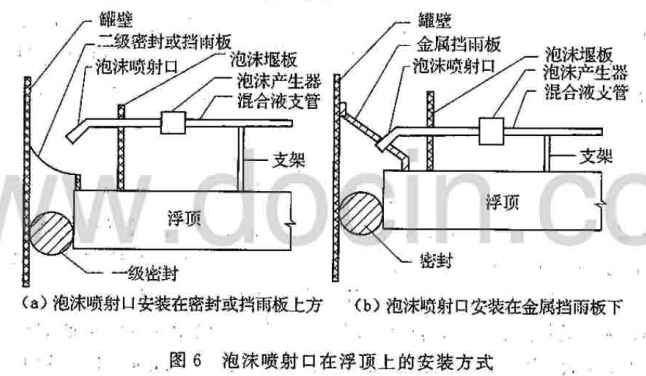

4.3.2  目前泡沫喷射口的设置方式有两种：第一种是设置在罐壁顶部；第二种是设置在浮顶上，它又分为泡沫喷射口设置在密封或挡雨板上方和泡沫喷射口设置在金属挡雨板下部（见图6)。规范 表4.3.2中“密封或挡雨板上方”即指前者，“金属挡雨板下部”即指后者。
    对泡沫混合液供给强度与连续供给时间的规定，主要依据国内的灭火试验。单个泡沫产生器的最大保护周长，参考了 NFPA 11《低倍数、中倍数、高倍数泡洙灭火系统标准》的规定。
    2006年8月7日，国内某油库一座15X10⁴m3外浮顶油罐密封处因雷击发生火灾，供给泡沬19min灭火，持续供给时间 26min；另外，2007年国内发生的多起外浮顶油罐密封处火灾，均在供给泡沫l0min内灭火。
    大量灭火实例证明本条规定是合理可靠的，不这样做系统灭火无法保证，为此定为强制性条文。
