3.6 泡沫产（发）生装置

3.6.1  低倍数泡沫产生器应符合下列要求：
      1  固定顶储罐、按固定顶储罐对待的内浮顶储罐，宜选用立式泡沫产生器；
      2  泡沫产生器进口的工作压力应为其额定值±0.1Mpa；
      3  泡沫产生器的空气吸入口及露天的泡沫喷射口，应设置防止异物进入的金属网；
      4  横式泡沫产生器的出口，应设置长度不小于1m的泡沫管；
      5  外浮顶储罐上的泡沫产生器，不应设置密封玻璃。
3.6.2  高背压泡沫产生器应符合下列要求:
      1  进口工作压力应在标定的工作压力范围内；
      2  出口工作压力应大于泡沫管道的阻力和罐内液体静压力之和；
      3  发泡倍数不应小于2，且不应大于4。
3.6.3  中倍数泡沫产生器应符合下列规定：
      1  发泡网应采用不锈钢材料；
      2  安装于油罐上的中倍数泡沫产生器，其进空气口应高出罐壁顶；
3.6.4  高倍数泡沫发生器应符合下列规定：
      1  在防护区内设置并利用热烟气发泡时，应选用水力驱动型泡沫产生器；
      2  在防护区内固定设置泡沫产生器时，必须采用不锈钢材料的发泡网。
3.6.5  泡沫-水喷头、泡沫-水雾喷头的工作压力应在标定的工作压力范围内，且不应小于其额定压力的0.8倍。


3.6.1  本条对低倍数泡沫产生器作了具体规定。

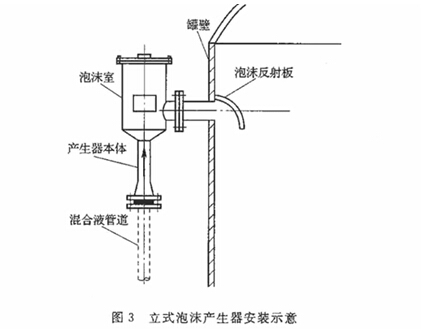

      1  固定顶储罐与按固定顶储罐防护的内浮顶储罐发生火灾时多伴有罐顶整体或局部破坏，安装在罐壁顶部的横式泡沫产生器由于受力条件不佳及进口连接脆弱而往往被拉断，选用立式泡沫产生器可降低这一风险。立式泡沫产生器的安装示意图见图3。
      2  本款旨在保证泡沫产生器在合理的压力下工作，使之产生的泡沫在发泡倍数与稳定性方面利于灭火。 '
      3  本款规定主要是防止堵塞泡沫产生器或泡沫喷射口。

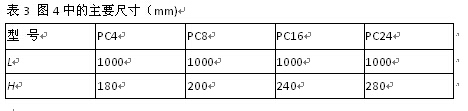

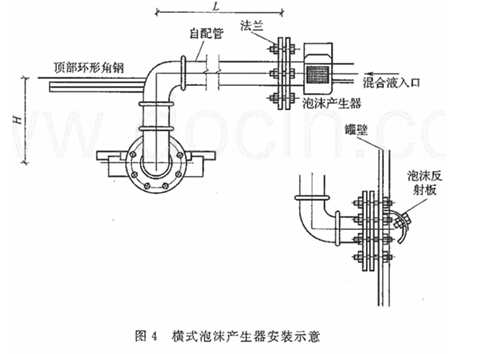

      4  本款规定有利于泡沫产生器的正常工作。横式泡沫产生器的典型安装示意图及主要尺寸见图4、表3。
      5  泡沫产生器设置在外浮顶储罐密封的上方，其密封玻璃不但无用，还可能影响泡沫喷射。
