超高层办公楼消工程防解决方案

超高层建筑一般指高度超过100m以上的建筑通常在40层以上，与普通建筑和一般高层建筑相比，具有火灾危险系数大、火势蔓延快、人员疏散困难等特点。尤其是像超高层写字楼这类建筑，人流量相比普通建筑高出很多，容易发生严重的人员伤亡事故。同时因为设计和实施、使用等方面原因致使消防设施不完备，扑救工作困难，燃烧后容易发生建筑物局部坍塌和全部坍塌的恶性后果，所以超高层消防是整个建筑机电的重中之重。
以下就超高层建筑消防解决方案展开说明。

一、实施依据：
《建筑设计防火规范》 GB50016-2014（2018年版）
《人民防空工程设计防火规范》 GB50098-2009
《自动喷水灭火系统设计规范 》GB50084-2017
《自动喷水灭火系统施工及验收规范》 GB50261-2017
《建筑给水排水设计标准》 GB50015-2019
《消防给水及消火栓系统技术规范》 GB50974-2014
《建筑防烟排烟系统技术标准》 GB51251-2017
《消防应急照明和疏散指示系统技术标准》 GB51309-2018
《火灾自动报警系统设计规范》 GB50116-2013
《火灾自动报警系统施工及验收标准》 GB50166-2019
《建筑灭火器配置设计规范》  GB50140-2005
《气体灭火系统设计规范》  GB50370-2005
《建筑给水排水设计规范》GB50015-2003(2009年版)
《建筑机电工程抗震设计规范》 GB50981-2014
《汽车库、修车库、停车场设计防火规范 GB50067-2014
建筑高度大于250米民用建筑防火设计加强性技术要求（公消〔2018〕57号）

二、消防水系统：

要针对项目同一时间内的火灾起数按一起计算。消防用水量按一类综合楼为计算对象,室外消火栓系统设计流量为40L/s,室内消火栓系统设计流量为40L/s,火灾延续时间为3h;自动喷淋系统设计为流量为45L/s,火灾延续时间为1h,扑灭一次火灾用水量为1026立方米。要根据项目供水路径、海拔的绝对标高数值、自来水管供水压力来综合考虑供水能力。室外消防管道呈环状布置, 建筑物消防扑救面、地下车库出入口附近设置室外消火栓,其余消火栓沿消防车道布置,间距不超过120m。外消防系统,采用临时高压制,由地下室消防水泵房室外消火栓泵和室内消防转输水箱兼稳压联合供水。发生火灾时,城市消防车从消防取水口或室外消火栓取水,经加压直接灭火,或经消防水泵接合器供室内消防灭火用水。

消火栓灭火系统

1、室外消火栓

  室外消火栓系统设计流量为40L/s,室内消火栓系统设计流量为40L/s,火灾延续时间为3h,自动喷淋系统设计流量为45L/s,火灾延续时间为1h,扑灭一次火灾用水量为1026立方米;其中室内消防用水量为594立方米,室外消防用水量为432立方米。

2、室内消火栓

  室内消火栓系统采用临时高压制与常高压制相结合，数值应当与相关规范符合。消火栓的布置保证每个防火分区同层有两支水枪的充实水柱同时到达建筑物任何部位,水枪充实水柱不小于13m。消火栓栓口出水压力超过0.50MPa时,采取减压措施;地下室采用减压稳压消火栓。

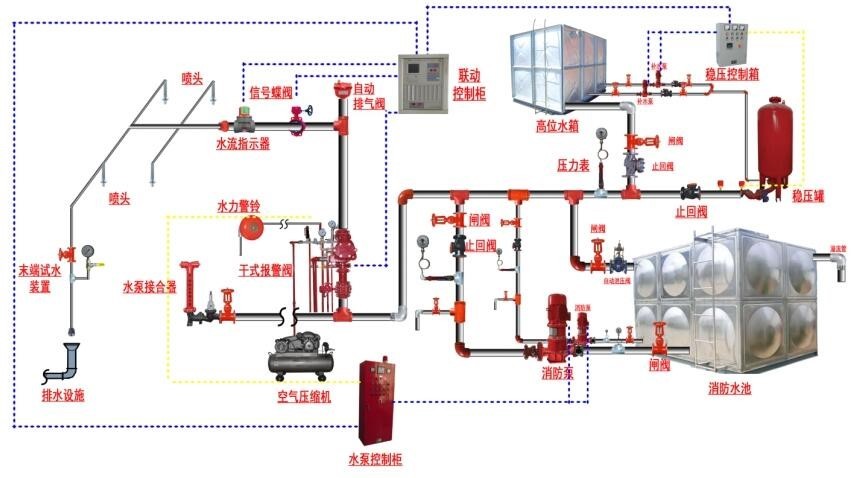

3、自动喷淋灭火系统

除不宜用水扑救场所外其它位置均设置自动喷水灭火系统。例如地下车库、商业、办公及中庭按中危险级II级进行设计,净高为(8m<H≤12m)高大空间喷水强度12L/minm%%172,其他喷水强度8L/minm%%172,作用面积160m%%172,持续喷水时间1h,持续喷水时间1h,系统设计用水量为45L/s计,最不利点喷洒头工作压力0.10MPa。每层、每个防火分区均设水流指示器。每个湿式报警阀组控制的最不利点喷头处设末端试水装置,其它楼层、防火分区均设相应的试水阀。湿式报警阀前、后及水流指示器前设信号阀。每组担负的喷头数不超过相关规定。

4、消防水系统的控制

消防水泵可以手动起停和自动启动。消防水泵控制柜平时使消防水泵处于自动启泵状态;消防水泵不设置自动停泵的控制功能,停泵由具有管理权限的工作人员确定。消火栓泵和喷淋泵出水干管设置压力开关、屋顶高位消防水箱出水管设置流量开关,报警阀设置压力开关。上述开关信号直接自动启动对应的消火栓泵或喷淋泵。消防水泵应确保从接到起泵信号到水泵正常运转的自动启动时间不应大于2min。消防转输泵受屋顶消防水池水位信号控制,首先启动最上一级向屋顶消防水池供水的消防转输泵,再由该泵连锁以下各级转输泵逐级启
动。

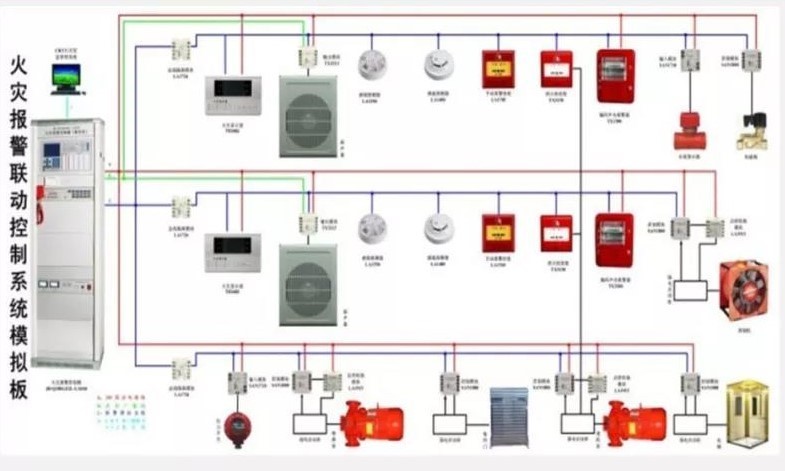

二、火灾自动报警系统

一般超高层消防工程火灾自动报警系统为控制中心报警系统比较多。

1、系统接线型式及要求：

系统报警总线与联动控制总线合用，采用环形结构接线型式；任一台火灾报警器连接的地址总数均不应超3200点，其中每一总线回路连接设备的总数不超200点控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600点并预留10%的余量。
系统总线上设总线隔离器，每只总线隔离器保护的消防设备总数均不超32点。除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
2、前端探测器设置

一般场所设置感烟探测器；车库设置感烟探测器，柴油发电机房设置感温探测器，变配电室设置感烟、感温探测器组合。疏散通道上分两步落下的卷帘两侧设置感烟、感温探测器组合。探测器与灯具的水平净距应大于0.2m；与送风口边的水平净距应大于1.5m；与多孔送风顶棚 孔口或条形送风口的水平净距应大于0.5m；与嵌入式扬声器的净距应大于0.1m；与自动喷淋头的净距应大于0.3m；与墙壁、梁边或其它遮挡物的距离应大0.5m；与防火门、防火卷帘的距离为1～2m。探测器的具体定位尚需结合建筑装修吊顶统筹考虑，但必须满足上述间距要求。
3、火灾报警和消防应急广播系统

火灾自动报警系统设置火灾声光报警器,在确认火灾后启动建筑内的所有火灾声光报警控制器,同时消防应急广播向全楼进行广播。消防广播在环境噪声大于60dB
的场所，在其播放范围内最远点的播放声压级应高于背景噪音15dB；每个报警区域内的火灾警报器其声压组不应小子60dB; 在环境喋声大于60dB的场所,其声压级
应高于背景躁声15dB。消防应急广播与普通广播、背景音乐广播合用时消防联动控制器应具有强制切入消防应急广播的功能。
4、报警系统与防排烟系统的联动控制

防烟系统的联动控制方式应符合下列规定：
（1）应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风门开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
（2）应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制电
动挡烟垂壁的降落。
（3）系统中任一常闭加压送风口开启时，加压风机应能自动启动。
（4）当防火分区内火灾确认后，应能在15S内联动开启常闭加压送风口和加压送风机，应开启该防火分区楼梯间的全部加压送风机；应开启该防火分区内着火层及其相邻上下层前室及合用前室的常闭加压送风口，同时开启加压送风机。
5、排烟系统的联动控制方式应符合下列规定：
（1）应由同一防烟分区内的两只独立的火灾探测器的报警信号作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟
阀的开启，同时停止该防烟分区的空气调节系统。
（2）应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。
6、消火栓系统
（1）联动控制方式，应由消火栓系统出水干二管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联功控制器联动控制消火栓泵的启动。
（2）手动控制方式，应将消火栓泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘.并应直接手动控制消火栓泵的启动、停止。
（3）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。

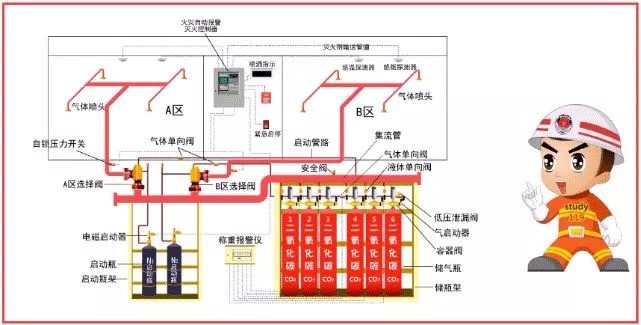

三、气体灭火、泡沫灭火系统

气体灭火系统、泡沫灭火系统应分别出专用的气体灭火控制器、泡沫灭火控制器控制。

四、防排烟系统

1、防烟系统

公楼的楼梯间和前室、合用前室均设置机械加压送风系统,地下楼梯间与地上楼梯间分别设置机械加压送风。工作时的各项数值应当符合相关规范。
