8.2 排烟

8.2.1 除敞开式汽车库、建筑面积小于1000m²的地下一层汽车库和修车库外，汽车库、修车库应设置排烟系统，并应划分防烟分区。
8.2.2 防烟分区的建筑面积不宜大于2000 m²，且防烟分区不应跨越防火分区。防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于0.5m的梁划分。
8.2.3 排烟系统可采用自然排烟方式或机械排烟方式。机械排烟系统可与人防、卫生等排气、通风系统合用。
8.2.4 当采用自然排烟方式时，可采用手动排烟窗、自动排烟窗、孔洞等作为自然排烟口，并应符合下列规定：
    1 自然排烟口的总面积不应小于室内地面面积的2％；
    2 自然排烟口应设置在外墙上方或屋顶上，并应设置方便开启的装置；
    3 房间外墙上的排烟口（窗）宜沿外墙周长方向均匀分布，排烟口（窗）的下沿不应低于室内净高的1/2，并应沿气流方向开启。

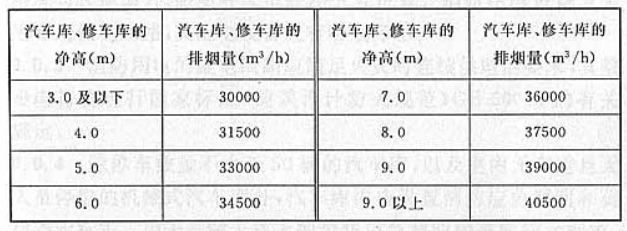

8.2.5 汽车库、修车库内每个防烟分区排烟风机的排烟量不应小于表8.2.5的规定

    注：建筑空间净高位于表中两个高度之间的，按线性插值法取值。
8.2.6 每个防烟分区应设置排烟口，排烟口宜设在顶棚或靠近顶棚的墙面上。排烟口距该防烟分区内最远点的水平距离不应大于30m。
8.2.7 排烟风机可采用离心风机或排烟轴流风机，并应保证280℃时能连续工作30min。
8.2.8 在穿过不同防烟分区的排烟支管上应设置烟气温度大于280℃时能自动关闭的排烟防火阀，排烟防火阀应联锁关闭相应的排烟风机。
8.2.9 机械排烟管道的风速，采用金属管道时不应大于20m/s；采用内表面光滑的非金属材料风道时，不应大于15m/s。排烟口的风速不宜大于10m/s。
8.2.10 汽车库内无直接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应同时设置补风系统，且补风量不宜小于排烟量的50％。



8.2 排烟

8.2.1 本条对危险性较大的汽车库、修车库进行了统一的排烟要求。建筑面积小于1000m²的地下一层和地上单层汽车库、修车库，其汽车坡道可直接排烟，且不大于一个防烟分区，故可不设排烟系统。但汽车库、修车库内最远点至汽车坡道口不应大于30m，否则自然排烟效果不好。对于敞开式汽车库四周外墙敞开面积达到一定比例，本身就可以满足自然排烟效果。但是，对于面积比较大的敞开式汽车库，应该整个汽车库都满足自然排烟条件，否则应该考虑排烟系统。
    汽车库一旦发生火灾，会产生大量的烟气，而且有些烟气含有一定的毒性，如果不能迅速排出室外，极易造成人员伤亡事故，也给消防员进入地下扑救带来困难。根据目前国内地下汽车库的调查，一些规模较大的汽车库都设有独立的排烟系统，而一些中、小型汽车库，一般均与地下车库内的通风系统组合设置。平时作为排风排气使用，一旦发生火灾，转换为排烟使用。当采用排烟、排风组合系统时，其风机应采用离心风机或耐高温的轴流风机，确保风机能在280℃时连续工作30min，并具有在高于280℃时风机能自行停止的技术措施。排风风管的材料应为不燃材料。由于排气口要求设置在建筑的下部，而排烟口应设置在上部，因此各自的风口应上、下分开设置，确保火灾时能及时进行排烟。
    大、中型及地下汽车库、修车库一旦发生火灾，将会产生大量烟气，为保障人员疏散，并为扑救火灾创造条件，需要及时有效地将烟气排出室外，所以将本条确定为强制性条文。
8.2.2 本条规定了防烟分区的建筑面积。防烟分区太小，增加了平面内的排烟系统的数量，不易控制；防烟分区面积太大，风机增大，风管加宽，不利于设计。
8.2.3 目前，一些建筑，特别是住宅小区地下汽车库的设计，从节能、环保等方面考虑，以半地下汽车库（一般车库顶板高出室外场地标高1.5m）的形式营造自然通风、采光的良好停车环境，通过侧窗及大量顶板开洞方式，达到建筑与自然景观的充分融合。在这种情况下，若按照本条原条文的规定，不仅造成浪费，火灾时顶板洞口边的所有风管排烟效果均会大打折扣，而通过大量的顶板洞口进行自然排烟，不仅安全可靠而且也符合“有条件时应尽可能优先采用自然排烟方式进行烟控设计”的原则。因此，与原国家标准《汽车库、修车库、停车场设计防火规范》GB 50067不同的是，不再对采用何种排烟方式进行规定，例如面积大于1000m²的地下汽车库若能满足本规范第8.2.4条的要求时，也可采用自然排烟方式。
    除设置在地下一层的汽车库、修车库的汽车坡道可以作为自然排烟口外，地下其他各层的汽车坡道不可以作为自然排烟口。
8.2.4 对自然排烟方式的规定参照了相关国家规范的有关规定，为确保火灾时自然排烟效果，本条对排烟窗面积、开启方式、高度等分别作了规定。
    排烟窗即可开启外窗，是指设置在建筑物的外墙、顶部能有效排除烟气的可开启外窗或百叶窗。可分为自动排烟窗和手动排烟窗。自动排烟窗是指与火灾自动报警系统联动或可远距离控制的排烟窗；手动排烟窗是指人员可以就地方便开启的排烟窗。
    地下汽车库可以利用开向侧窗、顶板上的洞口、开井等开口部位作为自然通风口，自然通风开口应设置在外墙上方或顶棚上，其下沿不应低于储烟仓高度或室内净高的1/2，侧窗或顶窗应沿气流方向开启，且应设置方便开启的装置。
8.2.5 汽车库、修车库设置排烟系统，其目的一方面是为了人员疏散，另一方面是为了便于扑救火灾。鉴于汽车库、修车库的特点，经专家们研讨，参照国家消防技术标准中对排烟量的计算方法得出简化表格。
8.2.6 地下汽车库发生火灾时产生的烟气，开始时绝大多数积聚在车库的上部，将排烟口设在车库的顶棚上或靠近顶棚的墙面上，排烟效果更好，排烟口与防烟分区最远地点的距离是关系到排烟效果好坏的重要问题，排烟口与最远排烟地点太远了，就会直接影响排烟速度，太近要多设排烟管道，不经济。
8.2.7、8.2.8 据测试，一般可燃物发生燃烧时火场中心温度高达800℃～1000℃。火灾现场的烟气温度也是很高的，特别是地下汽车库火灾时产生的高温散发条件较差，温度比地上建筑要高，排烟风机能否在较高气温下正常工作，是直接关系到火场排烟很重要的技术问题。排烟风机一般设在屋顶上或机房内，与排烟地点有相当一段距离，烟气经过一段时间方能扩散到风机，温度要比火场中心温度低很多。据国外有关资料介绍，排烟风机能在280℃时连续工作30min就能满足要求，本条的规定与国家现行相关标准的有关规定是一致的。
    排烟风机、排烟防火阀、排烟管道、排烟口是一个排烟系统的主要组成部分，它们缺一不可，排烟防火阀关闭后，仅是排烟风机启动也不能排烟，并可能造成设备损坏。所以，它们之间一定要做到相互联锁，目前国内的技术已经完全做到了，而且都能做到自动和手动两用。
    此外，还要求排烟口平时宜处于关闭状态，发生火灾时做到自动和手动都能打开。目前，国内多数是采用自动和手动控制的，并与消防控制中心联动起来，一旦遇有火警需要排烟时，由控制中心指令打开排烟阀或排烟风机进行排烟。因此凡设置消防控制室的汽车库排烟系统应用联动控制的排烟口或排烟风机。
8.2.9 本条规定了排烟管道内的最大允许风速，金属管道内壁比较光滑，风速允许大一些。非金属管道风速要求小一些。内壁光滑、风速阻力要小；内壁粗糙，风速阻力要大一些，在风机、排烟口等条件相同的情况下，阻力越大，排烟效果越差，阻力越小，排烟效果越好。
8.2.10 根据空气流动的原理，需要排出某一区域的空气时，同时也需要有另一部分的空气补充。地下汽车库由于防火分区的防火墙分隔和楼层的楼板分隔，使有的防火分区内无直接通向室外的汽车疏散出口，也就无自然进风条件，对这些区域，因周边处于封闭的环境，如排烟时没有同时进行补风，烟是排不出去的。因此，本条规定应在这些区域内的防烟分区增设补风系统，进风量不宜小于排烟量的50％，在设计中，应尽量做到送风口在下，排烟口在上，这样能使火灾发生时产生的浓烟和热气顺利排出。
