体育场馆消防解决方案

随着我国人民生活水平显著提高,体育事业及全民健身运动得到空前的发展;尤其是北京成功举办2008年奥运会后,我国各地有了更多的机会承接国内外大型赛事,而大型赛事要求对比赛场地的建筑空间、建筑体量越来越大、功能越来越复杂, 同时对其建筑消防设计、实施、管理提出了更高的要求。体育场馆建筑对于消防的不利因素有，空间结构大，利于火势蔓延；电力设施多，火灾负荷大；复合材料多，引发有毒气体中毒；疏散难度大，因为体育场馆在使用时人员聚集量极为密集，如果发生火灾后果不堪设想。以下就体育场馆建设展开功能性说明。
一、实施依据：
《建筑设计防火规范》 GB50016-2014（2018年版）
《人民防空工程设计防火规范》 GB50098-2009
《自动喷水灭火系统设计规范 》GB50084-2017
《自动喷水灭火系统施工及验收规范》 GB50261-2017
《建筑给水排水设计标准》 GB50015-2019
《消防给水及消火栓系统技术规范》 GB50974-2014
《建筑防烟排烟系统技术标准》 GB51251-2017
《消防应急照明和疏散指示系统技术标准》 GB51309-2018
《火灾自动报警系统设计规范》 GB50116-2013
《火灾自动报警系统施工及验收标准》 GB50166-2019
《气体灭火系统设计规范》  GB50370-2005
《建筑给水排水设计规范》GB50015-2003(2009年版)
《建筑机电工程抗震设计规范》 GB50981-2014
《汽车库、修车库、停车场设计防火规范》 GB50067-2014
《通风与空调工程施工规范》  (GB50738-2011)
《通风与空调工程施工质量验收规范》 (GB50243-2016)
《机械设备安装工程施工及验收通用规范》 (GB50231-2009)
《风机、压缩机、泵安装工程施工及验收规范》(GB50275-2010)

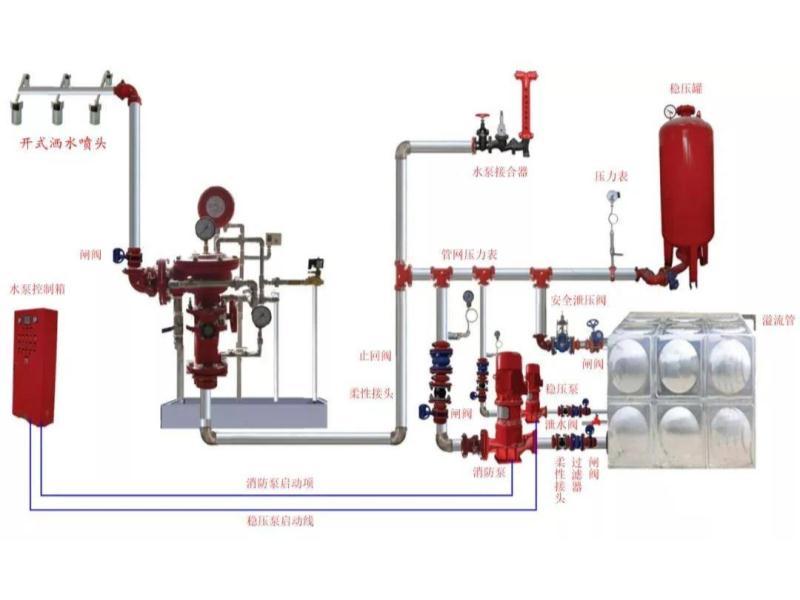

一、消防水系统

包括有室内消火栓给水系统、自动喷淋灭火给水系统、固定消防水炮系统、生活冷水给水系统、生活热水给水系统、室内排水系统、建筑灭火器配置等。水源由城市市政供水系统引来，水压力和和供水管径应当符合相关要求，并形成环状供水管网。


消防用水量：

根据《消防给水及消火栓系统技术规范》GB50974-2014要求，消防用水量以建筑物超过50m的一类高层综合楼计算，室外消防用水量为40L/S，室内消火栓用水量为40L/S，火灾延续时间为3小时；自动喷水灭火系统按中危险级(II级)设计自动喷水灭火系统消防用水量为30L/S，火灾延续时间为1小时；固定消防炮用水量为40L/S，火灾延续时间为1小时。建筑室外消防用水量为40L/S，室内消火栓用水量为15L/S，火灾延续时间为2小时。自动喷水灭火系统按中危险级(II级)设计自动喷水灭火系统消防用水量为30L/S，火灾延续时间为1小时，固定消防炮用水量为40L/S，火灾延续时间为1小时。
1、室内消火栓系统

(1)体育场馆工程消火栓系统一般不分区，用减压稳压消火栓,控制消火栓处动压不大于0.50MPa；火灾初期启泵前，消防用水由职工帮扶楼屋顶水箱消防贮水直接供水，启泵后消防用水由地下车库的消火栓系统水泵抽取地下贮水池消防贮水直接供水，水泵房内设置XBD10/40-DL型消防水泵二台(H=1.0MPa Q=40L/S N=55KW 一用一备)。

(2)消火栓系统充实水柱不小于13m，消火栓栓口动压不应小于0.35MPa，本建筑根据防火规范每层设置若干个室内消火栓。室内设置单出口室内消火栓箱。消火栓系统在室外设置有消防水泵接合器并与室内消火栓系统管网连通。
2、自动喷水灭火系统

(1)根据规范本工程除卫生间和不宜用水扑救的部位外，均需设置湿式自动喷淋给水系统。

(2)该工程建筑火灾危险等级按中危险级(II级)，喷水强度8L/min.m¬,作用面积160m¬，自动喷水设计用水量为30L/S，火灾延续时间按1小时计，最不利点喷头的工作压力按0.1MPa
3、消防水泵的控制

(1)消防时由消防控制中心自动或手动启动消防或喷淋主泵，消防水泵控制柜在平时应使消防水泵处于自动启泵状态；消防水泵应能手动启停和自动启动，但不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

(2)消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min；消防水泵由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀压力开关等开关信号应能直接自动启动消防水泵。稳压泵应由消防给水管网或气压罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

(3)消防水泵、稳压泵均设置就地强制启停泵按钮，并设有保护装置；消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时，应确保消防水泵在报警后5min内正常工作。

三、火灾自动报警系统
1、本工程为采用集中报警系统。

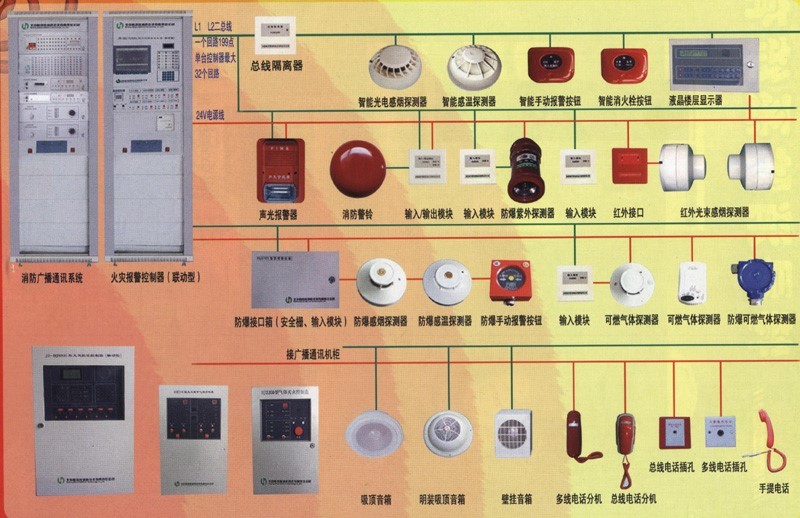

2、系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统。
3、消防控制室的设置应当符合相关规定。消防控制室的报警控制设备由火灾报警控制主机、联动控制盘、打印机、应急广播设备、消防直通对讲电话设备和电源设备等组成。
消防控制室可接收感烟、感温探测器的火灾信号及水流指示器、信号阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号。消防控制室可显示消防水池水位，显示消防水泵的电源及运行状况。消防控制室可联动控制所有与消防有关的设备。


4、火灾自动报警系统：

（1）本工程采用集中报警系统，自动报警系统按智能二总线系统设计。

（2）探测器：除电缆桥架内设置线型感温火灾探测器，其他场所均设置感烟探测器。探测器与其他设备和建筑物间距应当符合规范。
5、消防联动控制：

火灾报警后，消防控制室应根据火灾情况控制相关的排烟阀、电控防火调节阀、并启动相应送风机、排烟风机；阀、风机的动作信号要反馈至消防控制室。在消防控制室对消火栓泵、自动喷淋泵、送风机、排烟风机应可多线直接手动控制，并接收其反馈信号。消火栓泵、自动喷淋泵等消防水泵设自动巡检装置。

（1）消火栓系统：消火栓按钮动作后，其信号作为报警型号及启动消火栓泵的联动触发信号，由消防联动控制器联动消火栓泵启动，消防控制室能显示报警部位，并接收其反馈信号。消防控制室可通过控制模块编程，自动启动消火栓泵，并接收其反馈信号。在消防控制室联动控制盘上，可通过硬线手动直接控制消火栓泵，并接收其反馈信号。消防控制室能显示消火栓泵电源状况、运行、停止、故障状态。在消防泵房内可就地手动启动消火栓泵。

（2）自动喷淋系统：火灾时，喷头喷水，水流指示器动作并向消防控制室报警，同时报警阀动作，击响水力警铃，启动喷洒泵，消防控制室能接收其反馈信号。消防控制室可通过控制模块编程，自动启动喷淋泵，并接收其反馈信号。在消防控制室联动控制盘上，可通过硬线手动控制喷淋泵，并接收其反馈信号。消防控制室能显示喷淋泵电源状况、运行、停止、故障状态。在消防泵房内可就地手动启动喷淋泵。压力开关应直接联锁喷淋泵的启动。

（3）电气、电梯监控系统：某防火分区（楼层）确认发生火警时，应断开此防火分区内普通照明配电箱的进线电源，强制点亮应急照明灯具。火灾发生时，应根据火情强制所有电梯依次停于首层，并切断普通电梯电源。轿厢内设置能直接与消防控制室通话的专用电话。专变低压配电系统部分出线回路要求设分励脱扣器，由消防控制室在火灾确认后断开此回路。

（4）消防直通对讲电话系统：在消防控制室设置消防直通对讲电话总机，在消防电梯机房等处设置固定式消防直通对讲电话分机，专用对讲电话分机中心距地1.5米墙上明挂安装。在消防控制室设置可直接报警的119外线电话。消防专用电话网络为独立的消防通讯系统。

（5）火灾应急广播系统、声光报警装置：消防控制室能手动或按预设控制逻辑联动控制选择广播分区、启动或停止应急广播系统，并监听消防应急广播。当确认发生火灾后，火灾自动报警系统启动建筑内的所有火灾声光报警器。火灾声报警器单次发出火灾报警时间为8s~20s。火灾声报警与消防应急广播交替循环播放。在消防控制室设置火灾应急广播（可与音响广播合用，需具有强制切入消防应急广播功能）。

四、消防防排烟系统
1、地下室通风系统

（1）地下汽车库按照防火分区设置机械通风兼排烟合用系统。当防火分区有直接对外坡道时采用自然进风，机械排风；当防火分区无直接对外坡道时采用机械送风，机械排风。车库排风机采用双速风机，平时低速运行排风。排风量按6次/小时(实际层高)计算，送风量按排风量80%计算。

（2）水泵房设机械送排风系统，送、排风量按4次/时换气计算。变配电间采用气体灭火，其送排风系统兼作事故后通风系统，换气次数不小于12次/小时。

（3）中央空调机房设置平时通风兼事故后通风合用系统，换气次数不小于12次/小时。

（4）锅炉房设机械排风系统。排风量按事故通风换气次数12次/小时计算，自然补风。防爆风机设置于帮扶楼一层。

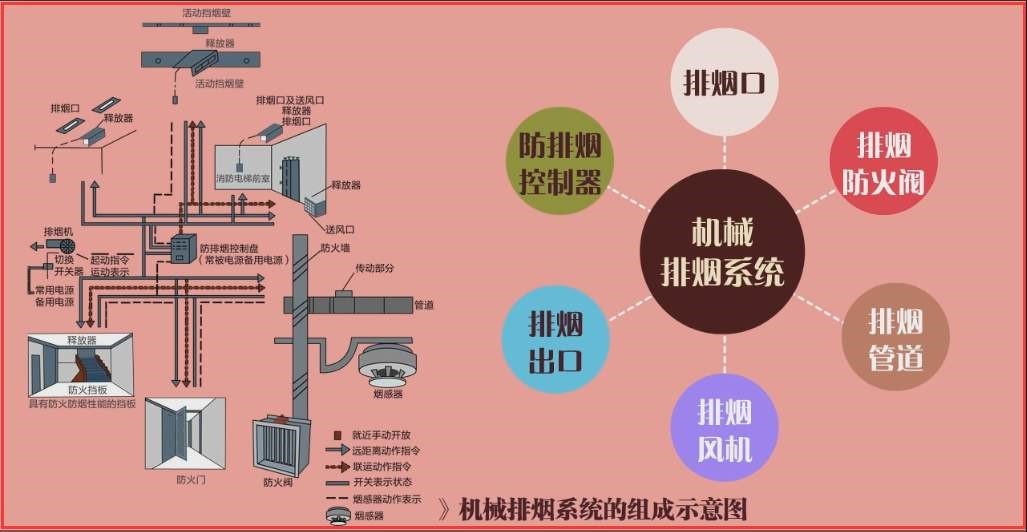

2、防排烟系统

（1）地下汽车库的排风系统火灾时兼作机械排烟系统。排风机选择双速风机，消防排烟时高速运行。汽车库排烟量按换气次数6次/小时计算。当防火分区有直接对外坡道时，消防补风为自然补风；否则由平时机械送风系统兼作消防补风系统，补风量不小于排烟量的50％。

（2）地下室≥50m2的有人或可燃物较多的房间设置机械排烟。地下一层超市设置机械排烟，按照不超过500m2划分防烟分区，每个防烟分区排烟量按每平方米不小于60m3/h计算，排烟风机的排烟量按系统最大防烟分区面积乘120m3/h/m2确定，机械补风，补风量不小于排烟量的50％。

（3）长度超过20m不满足自然排烟的内走道设置机械排烟系统，排烟量按每平方米走道面积不小于60m3/h计算，排烟风机排烟量按照系统内最大防烟分区的面积乘120m3/h确定。机械补风，补风量不小于排烟量的50％。

（4）不具备自然排烟条件的防烟楼梯间及前室、合用前室采用机械加压送风的防烟方式。机械加压送风系统按楼梯间自然分段分别设置。机械加压送风系统的送风量按规范规定计算确定。机械加压系统送风量保证楼梯间压差40-50Pa，前室压差25-30Pa。

（5）空调送回风管，通风送排风管及排烟管、消防补风风管穿越防火分区或机房隔墙及重要房间隔墙时，设置70℃防火阀或280℃排烟防火阀。未设置在专用机房的消防风机采用耐火极限不小于2.0h的防火板包覆。

3、防排烟系统的自动控制

（1）正压送风机及排烟风机,火灾时,由消防控制中心控制自动开启风机运行。

（2）与竖井相连的风管以及风管穿过防火分区时,均应装防火阀,火灾时,达到规定温度,阀自动关闭并停止相应风机。所有风井均要求随砌随抹平粉光,排烟竖井内粉硅酸铝涂料1cm以达到隔热和防漏烟要求。管道穿墙时应用非燃材料填实，防止火灾时窜烟。

（3）当有火灾信号时，关闭与防排烟系统无关的通风机。所有风管穿越通风机房,贵重设备机房或火灾危险性大的房间的隔墙或楼板处,风管穿越防火分区隔墙处，以及每层送回风水平风管与垂直总风管的连接处均设防火阀，当空气温度超过防火阀规定温度时时自动关闭，并与其系统对应的风机联动。所有280℃防火阀在熔断时均有电信号输出到消防控制中心，并关闭对应的设备。
