商业综合体消防解决方案

近些年以来，我国城镇化速度加快，在经济和社会大发展的背景下，城市商业综合体也获得了空前发展。但不能忽视的是商业综合体在消防安全上有很多需要注意的地方。商业综合体功能齐全、形式多样，集商业、办公、居住、酒店、餐饮、会议、娱乐、旅游、交通枢纽等功能于一体，疏散路线曲折，导向性差，防火分区面积过大，设备完好率要求高。同时内部可燃物品多，人员聚集度高疏散困难。一旦发生火灾，在各方面保障不及时情况下，容易发生重大的财产损失和人员伤亡。所以，消防安全是项目建设工作的重点之一，以下就消防设施建设进行概述。
一、实施依据：
《建筑设计防火规范》 GB50016-2014（2018年版）
《人民防空工程设计防火规范》 GB50098-2009
《自动喷水灭火系统设计规范 》GB50084-2017
《自动喷水灭火系统施工及验收规范》 GB50261-2017
《建筑给水排水设计标准》 GB50015-2019
《消防给水及消火栓系统技术规范》 GB50974-2014
《建筑防烟排烟系统技术标准》 GB51251-2017
《消防应急照明和疏散指示系统技术标准》 GB51309-2018
《火灾自动报警系统设计规范》 GB50116-2013
《火灾自动报警系统施工及验收标准》 GB50166-2019
《气体灭火系统设计规范》  GB50370-2005
《建筑给水排水设计规范》GB50015-2003(2009年版)
《建筑机电工程抗震设计规范》 GB50981-2014
《汽车库、修车库、停车场设计防火规范》 GB50067-2014
《通风与空调工程施工规范》  (GB50738-2011)
《通风与空调工程施工质量验收规范》 (GB50243-2016)
《机械设备安装工程施工及验收通用规范》 (GB50231-2009)
《风机、压缩机、泵安装工程施工及验收规范》(GB50275-2010)

二、消防水系统

商业综合体工程大多数为一类高层综合楼，建筑耐火等级为一级。市政供水接入管径和压力应当符合消防规范。


1、室外消防系统
室外消防采用常低压给水系统，室外设3套SQS150-1.6A型地上式消防水泵接合器。
2、 室内消火栓系统

（1）室内消火栓系统及自动喷淋系统采用临时高压制。消火栓泵、喷淋泵及消防水池设在地下室。消防水池1088立方米(分两座)，储存室内3h消防用水量及2h自动喷淋用水量。在本大楼屋顶设一座50立方米的消防专用水箱供前期消防用水。高位消防水箱在屋顶露天设置，水箱的人孔及进出水管的阀门等应采取锁具或阀门箱等保护措施。高位消防水箱与基础应牢固连接。水箱应做保温。

（2）室内消火栓系统竖向分区应当根据楼层数来设置。室内消火栓管布置呈环状。消火栓的布置保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位，水枪充实水柱不小于13m；消火栓栓口出水压力大于0.5MPa的消火栓采用减压稳压消火栓；
3、消火栓系统控制：

（1）消火栓加压泵由设高位水箱出水管上的流量开关及水泵出水管上的压力开关等开关信号作为启动消火栓泵的控制信号。消火栓泵开启后，水泵运转信号反馈至消防控制中心。

（2）在泵房内和消防控制中心均设置消火栓泵手动启停和自动启动的控制装置。

（3）消火栓备用泵在工作泵发生故障时自动投入工作。

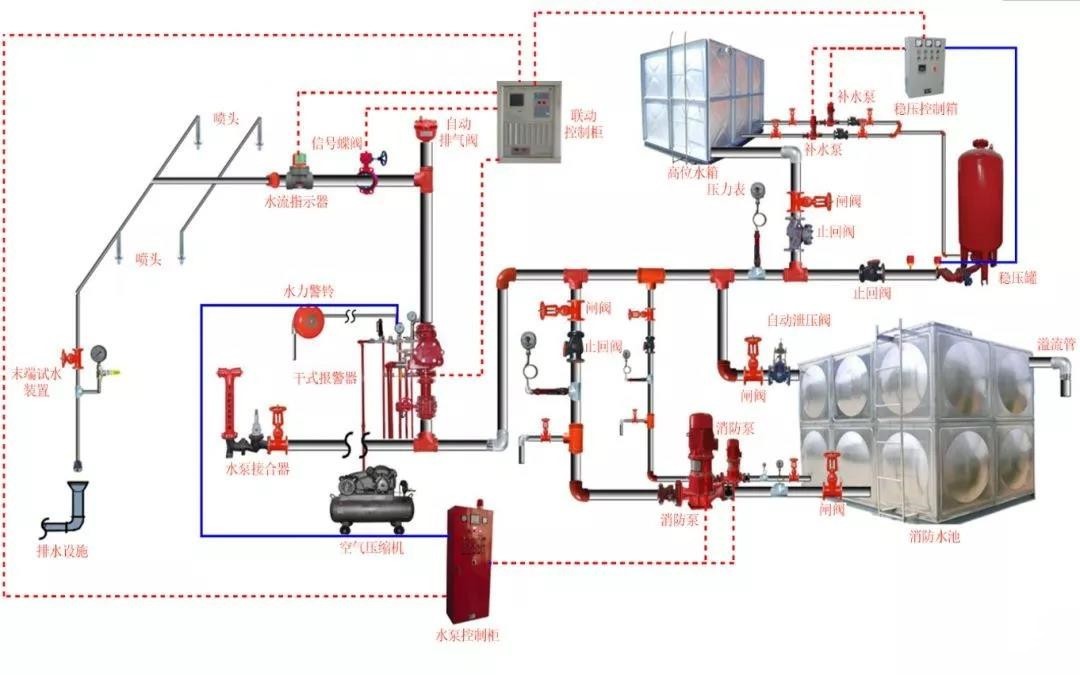

4、自动喷水灭火系统

地下室汽车库、裙楼商业按中危险级II级设计，喷水强度为8L/min m ;裙楼商业中的麦德龙仓储区按仓库危险II级,单双排货架，货架高度3.9m,喷水强度为15L/min m其他层按中危险级I级设计，喷水强度为6L/min m。
5、自动射流灭火装置

自动射流灭火装置本工程中庭局部层高超过12m的部位，设置喷射型自动射流灭火装置。该装置采用红紫外复合探测，激光器指示定位点，内置信号采集装置，具有可视功能，可自动控制、远程手动控制和现场手动控制灭火功能。按每处二股水柱，每股水柱5L/s。入口工作压力0.6MPa,保护半径30m,定位时间不大于30s。自动射流灭火装置与自动喷淋系统共用喷淋系统湿式报警阀前环网及消防加压泵。
6、配电房内设七氟丙烷落地组合式自动灭火装置

三、消防电气系统
1、系统设置:

本工程采用集中式火灾报警系统,火灾自动报警系统设有自动与手动两种触发装置.人员居住和经常有人滞留的场所，存放重要物资与燃烧后产生严重污染需要及时报警的场所等.


2、系统组成：

系统由火灾探测器，手动报警按钮，火灾声光报警器，消防广播，消防专用电话，消防控制室图形显示装置,火灾报警控制器，消防联动控制器等组成. 系统中的火灾报警控制器，消防联动控制器和消防控制室图形显示装置，消防应急广播的控制装置,消防专用电话总机等集中控制作用的消防设备,设置在消防控制室内.
3、消防控制室：

（1)消防控制室应当设置在符合规范及方便管理的位置，周边无电磁场较强及影响消控室工作的设备用房

（2)消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备和电源设备等组成。
（3)消防控制室内设置的消防控制室图形显示装置能显示建筑物内设置的全部消防系统及相关设备的动态信息和消防安全管理信息，并为远程监控系统预留接口中，同时具有向远程监控系统传输相关信息的功能.
4、火灾自动报警系统

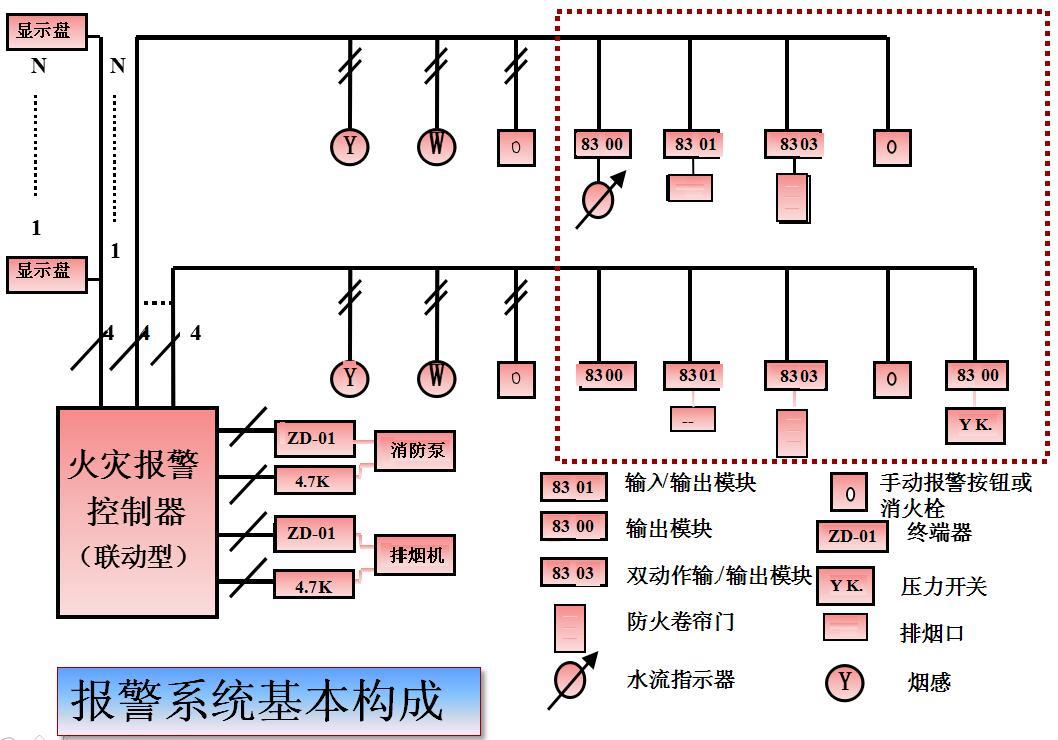

火灾自动报警系统：

（1）本工程采用集中报警控制系统。消防自动报警系统按二总线系统竣工.系统总线上设置总线短路隔离器，每只保护的火灾探测器，报警按钮及模块总数不超过32个，若穿越防火分区，在穿越处设置总线短路隔离器。

（2）消防联动控制：

消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受反馈。且各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。消防水泵，防、排烟风机的控制设备除采用联动控制方式外，另在消防控制室设手动直接控制装置。火灾报警后，消防控制室应根据火灾情况控制相关层的正压送风阀及排烟阀、电动防火阀、并启动相应加压送风机、排烟风机，排烟阀 280℃熔断关闭，防火阀 70℃熔断关闭，阀、风机的动作信号要反馈至消防控制室。需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合
加压送风机的联动控制方式应符合下列规定:

a. 应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动

b. 加压送风机的手动控制方式，应能在消防控制室内的消防联动控制器上手动控制送风口开启或关闭 及风机的启动或停止，加压送风机的启动、停止按钮采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制防烟风机的启动、停止。

c.送风口开启和关闭的动作信号，加压风机启动和停止及电动防火阀关闭的动作信号，

(3)消火栓系统的联动控制

a联动控制方式由消防栓系统出水干管上设置的低压压力开关,高位水箱出水管上设置的流量开关,报警阀压力开关等信号作为触发信号,直接控制启动消防栓泵，消防栓按钮的动作信号作为报警信号及启动消防栓泵的联动触发信号,由消防联动控制器联动控制消防栓泵的启动

b手动控制方式,应将消防栓泵控制箱的启动,停止按钮专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动,停止.消防泵的启停动作信号反馈至消防联动控制器

(4)电梯的联动控制

    a消防联动控制器具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。
    b电梯运行状态信息和停于首层或转换层的反馈信号传入消防控制室，轿厢内设置可与消控室直接通话的电话。
(5)消防应急照明和疏散指示系统的联动控制
   a自带电源非集中控制型消防应急照明和疏散指示系统，由消防联动控制器联动消防照明配电箱启停。
   b确认火灾后，由发生火灾的报警区域开始顺序起动全楼疏散通道的消防应急照明和疏散指示系统，系统全部投入应急状态的启动时间不大于5秒。
(6)火灾应急广播系统与火灾声光报警系统：

火灾自动报警系统设置火灾声光警报器，并在确认火灾后启动建筑内所有的火灾声光报警器。由火灾报警控制器或消选用带语音提示的火灾声报警器，设置有日常电铃的场所，不采用警铃作为火灾声报警器。火灾声报警器带语音提示时，同时设置语音同步器。同一建筑内设置多个火灾声报警器时，火灾自动报警系统可同时启停所有火灾声报警器。火灾声报警器单次发出火灾报警时间为8s-20s，并与消防应急广播交替循环播放。集中报警系统和控制中心报警系统设置消防应急广播。其联动信号由消防联动控制器控制发出，出现火灾后向全楼广播。应急广播单次播放时间为10s-30s，与火灾声报警器交替工作。在消防控制室可手动或按预设控制逻辑联动控制选择广播分区启停应急广播系统，并可以监听且自动录音消防应急广播内容。消防应急广播与普通广播或背景音乐广播合用时，可强制切入消防应急广播。

四、消防风系统
1、送 、排风系统：
    (1)地下室车库分为N个防火分区。通风良好条件的防火分区可利用车道自然补风,其他防火分区机械补风。所有防火分区都设置采用机械排风(烟)系统。
    (2)配电房有气体灭火系统，暖通专业设置了兼作事后通风的机械进排风系统。
(3)水泵房设机械通风系统。制冷机房设事故通风系统。设备房内走道、酒店内走道设机械排烟系统。大商业设机械排烟系统。设备用房、及仓库设机械排烟系统。

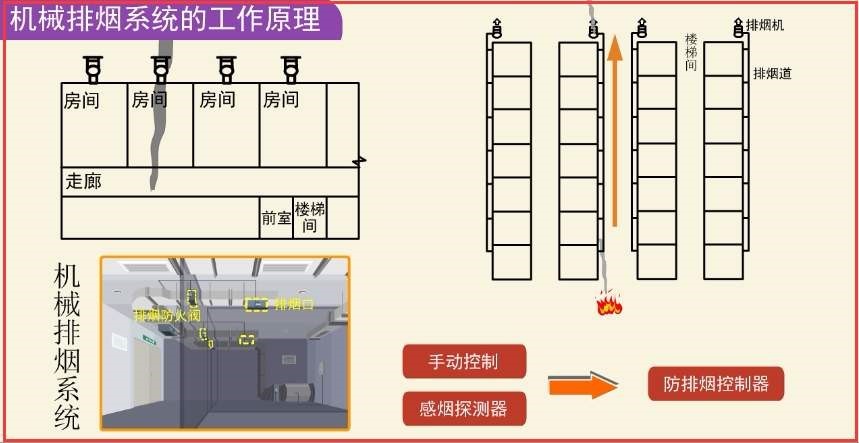

   2、防排烟系统：
    (1)地下汽车库设有机械排烟系统。机械补风系统, 排烟风机入口设280℃防火阀，并与排烟风机联锁。送风机出口装有熔点为70℃防火阀，并与送风机联锁。送风风机、排烟风机及防火阀均与消防控制中心连锁。
    (2) 消防前室、合用前室、楼梯间设机械加压送风系统。并使防烟楼梯间保持40Pa至50Pa余压，前室或合用前室25Pa至30Pa余压。
    (3)设有气体灭火的配电房设置事后通风系统。通风管上设高气密性全自动电动防火阀，进排风机开关安装在室外便于操作处。火灾发生时在进行气体灭火前关闭高气密性全自动电动防火阀及进排风机，气体灭火后打开电动防火阀和进排风机，将有毒气体排出室外。
    (4)制冷机房设置事故通风系统。通风管上设高气密性全自动电动防火阀，进排风机开关安装在室外便于操作处。发生制冷剂泄漏后开启高气密性全自动电动防火阀及进排风机， 且排风机调整至高速工况。将有害气体排出室外。
    (5)内走道设机械排烟系统，地下内走设机械补风系统，地上内走道自然补风。排烟(风)机前装280℃防火阀，并与排烟风机联锁。送风机出口装有熔点为70℃防火阀并与送风机联锁。送风风机、排烟风机及防火阀均与消防控制中心连锁。
    (6)大商业划分多个防烟分区，防烟分区面积不大于500平米。设机械排烟系统，自然补风。排烟(风)机前装280℃防火阀，并与排烟风机联锁。送风机出口装有熔点为70℃防火阀并与送风机联锁。送风风机、排烟风机及防火阀均与消防控制中心连锁。


3、通风防排烟自动控制:
   （1）车库发生火灾时，（烟）温感器向消防控制中心输出报警信号，不需确认，由该中心自动（或手动）开启相应排烟风机进入(高速)排烟工况。排烟风机入口管道上装有熔点为280℃的防火阀，并与排烟风机联锁。
   （2）车库以外的场所发生火灾时，（烟）温感器向消防控制中心输出报警信号，不需确认，由该中心自动（或手动）开启相应排烟风机、及着火区排烟口。排烟风机入口管道上装有熔点为280℃的防火阀，并与排烟风机联锁。
   （3）排烟风机、防火阀、防火调节阀的开、闭状态在消防控制中心均要有灯光信号显示。排烟风机均需有备用电源。加压送风机、排烟风机除可在消防控制中心操纵外，也可就地操作。发生火灾时，由消防控制中心切断除加压送风机及排烟风机以外的所有通风系统电源。

（4）各防烟楼梯间设自垂式百叶风口，送风时风口全开；合用前室每层设置电控百叶风口， 均为常闭风口，火灾时开启着火层及相邻层，由消防控制室集中（或就近手动）控制。汽车库排风由CO浓度探测器对通风机进行启停控制，每个排风系统内安装一个CO浓度探测器
